多通道隔離示波器的工作原理

當前位置:首頁 >> 儀器儀表技術文章

多通道隔離示波器的工作原理

多通道隔離示波器是一種具有2個或4個隔離通道的可現場使用的實驗室示波器。它的四個隔離通道輸入體系結構給“正”輸入和負基準導線提供了真實且完整的通道間的安全電氣隔離。

  這種多通道隔離技術不同于傳統的隔離技術,而是在測量系統的的中端,即示波器內部的電路結構發生了改變。(見圖2 )

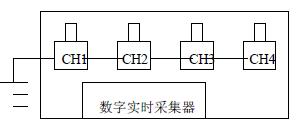

圖2a 傳統示波器通道間電氣相聯共地

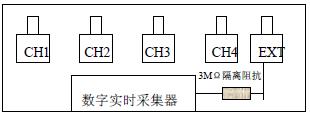

圖2b 多通道隔離示波器通道間是完全隔離的

圖2 傳統示波器與多通道隔離示波器的原理比較

  多通道隔離示波器本質是一高集成多功能的實驗室數字存儲示波器,基本結構與傳統示波器一致,但在隔離上從儀器本身隔離出發,主要反映在兩個方面:
  (1)通道間采用了完全電氣隔離技術;
  (2)輸入端地線與市網地線高阻抗隔離,同時在傳統示波器多功能的基礎上又增加了電池供電和功率分析等功能,并將與外部聯接的接口RS232,打印機并口和CF卡驅動器等集于一身。
,
