定時分析儀基礎知識

大多數邏輯分析儀是兩種分析儀組合在一起的儀器：第一部分是定時分析儀，第二部分是狀態分析儀。
　　定時分析儀比較適合處理多條線路的總線結構或應用，它還能夠觸發多條線路中的碼型或毛刺。
　　定時分析儀顯示信息的方式在整體上與示波器相同，橫軸表示時間，豎軸表示電壓幅度。由于這兩種儀器上的波形都與時間相關，因此可以說其顯示畫面都位于時域中電容表| 電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀| 光度計| 電壓計| 電流計| 。

選擇正確的采樣方式

　　定時分析儀與數字示波器類似，都是1位的垂直分辨率。1位的分辨率只允許顯示兩種狀態，即高或低。它只關注用戶自定義的電壓門限。如果在采 樣時信號高于門限，那么分析儀將顯示為高或1。如果在采樣時信號低于門限，那么分析儀將顯示為低或0。從這些樣點中，將生成由1和0組成的列表，這表示輸 入波形的1位圖片。這個列表存儲在存儲器中，還用來重建輸入波形的1位圖片，如圖1所示。

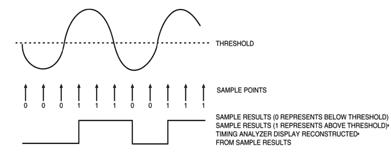

圖1  定時分析議樣點

　　一般來說，定時分析儀會使一切變方，這似乎限制了其用途。如果需要同時檢驗多條線路或數百條線路中的定時關系，那么應使用定時分析儀。

跳變采樣

　　在具有數據突發的輸入線路上捕獲數據時，如圖2所示，必須把采樣率調節到高分辨率(如4ns)，以便在開始時捕獲快速脈沖。這意味著4K(4096個樣點)存儲器的定時分析儀會在16.4μs后停止采集數據，工程師將不能捕獲第二個數據突發。


圖2  以高分辨率采樣

　　在典型的調試工作中，將在長時間內對數據采樣，并存儲數據，在這段時間內可能會沒有信號活動。這會用盡邏輯分析儀的存儲器，但不能提供進一步信息。如果已經知道什么時候發生跳變及跳變是正還是負，那么可以解決這個問題。這些信息構成了跳變定時的依據，可以有效利用存儲器。
　　為實現跳變定時，可以在定時分析儀輸入上與計數器一起使用“跳變檢測器”。定時分析儀現在只存儲跳變前的樣點，即從最后一個跳變起經過的時間。這種方法每個跳變只允許使用兩個存儲位置，如果輸入上沒有活動，那么不占用存儲器。

　　在我們的實例中，根據每個突發存在的脈沖數量，可以捕獲第二個、第三個、第四個和第五個脈沖。同時，我們可以把定時分辨率保持在高達4ns(圖3)。

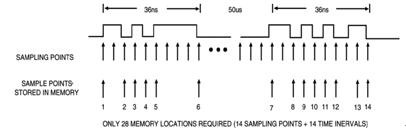

圖3  使用跳變檢測器采樣

毛刺捕獲

　　毛刺有一個壞毛病，就是它會在最不適合的時間顯示最具災難性的結果。定時分析儀對進入數據采樣、追蹤樣點之間發生的任何跳變，可以隨時識別毛刺。在分析儀中，毛刺定義為樣點之間越過邏輯門限一次以上的任何跳變。為識別毛刺，系統會“告訴”分析儀追蹤所有多個跳變，把它們顯示為毛刺。
　　顯示毛刺是一個非常實用的功能，同時它也有助于觸發毛刺，顯示毛刺前發生的數據。這可以幫助確定是什么因素導致了毛刺。通過這一功能，分析儀還可以只在希望時，也就是毛刺發生時捕獲數據。
　　例如，由于其中一條線路上出現毛刺，而導致某個系統周期性癱瘓。由于發生頻次不高，存儲所有時間的數據(假設有足夠的存儲能力)會產生數量驚人的、需要分類的信息。另一種方案是使用沒有毛刺觸發功能的分析儀，把分析儀放在系統前面，按運行按鈕，一直等到毛刺出現。

觸發定時分析儀

　　邏輯分析儀連續捕獲數據，在找到追蹤點之后停止采集。因此，邏輯分析儀可以顯示追蹤點之前的信息(這稱為負時間)以及追蹤點后面的信息。

碼型觸發

　　在定時分析儀上設置追蹤指標與在示波器上設置觸發電平和跳變沿有很大區別。許多分析儀觸發輸入線中由高和低組成的碼型。為使某些用戶操作起來更加容易，大多數分析儀上的觸發點可以使用二進制(1和0)、十六進制、十進制、ASCII或小數設置。在考察寬4位、8位、16位、24位或32位的 總線時，特別適合使用十六進制設置觸發點�？梢韵胂�，使用二進制設置24位總線的指標會非常麻煩。

邊沿觸發

　　在調節示波器上的觸發電平旋鈕時，可以視之為設置電壓比較器的電平，告訴示波器在輸入電壓越過該電平時觸發采集。定時分析儀的工作方式與邊沿觸發基本相同，但觸發電平預置成邏輯門限。盡管許多邏輯設備與電平相關，但這些設備的時鐘信號和控制信號通常對邊沿敏感。通過邊沿觸發，用戶可以在設備 輸入時鐘時開始捕獲數據。在時鐘邊沿(上升或下降)發生時，分析儀可以捕獲數據，捕捉位移寄存器的所有輸出。在這種情況下，必須延遲追蹤點，考慮通過位移寄存器傳播時的時延。
