環境噪聲測量系統的軟件結構

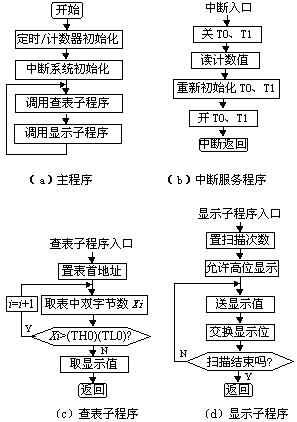

環境噪聲測量系統的軟件采用模塊化設計,由主程序、中斷服務程序、查表子程序和顯示子程序組成。各程序模塊的流程圖如下圖所示。

　　主程序處于循環工作狀態,主要完成定時/計數器和中斷系統的初始化,并循環調用查表和顯示子程序。每當T1對外接100kHz時鐘計數達0.5秒后,申請中斷,CPU響應中斷后即讀取TH0、TL0兩寄存器中的計數值,并重新初始化T0、T1,以便檢測下一次的數據。
