順磁共振波譜儀的基本結構和工作原理

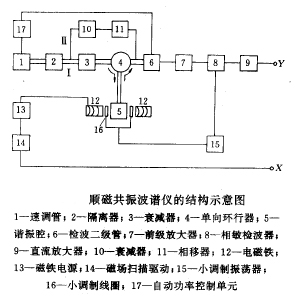

下圖是典型的X 波段高頻小調場波譜儀的原理圖。它由微波系統（常稱為微波橋）、諧振腔（即樣品腔）、磁鐵和磁場控制系統、磁場調制和信號檢測放大系統等部分組成。由微波功率源（速調管）發出的微波經隔離器之后分成兩路：一路進入功率臂I ，另一路進入?yún)⒖急邰�，進入功率臂的微波經衰減器3 衰減之后通過單向環行器入射到諧振腔中的樣品上，入射功率的大小是由衰減器3 控制的。諧振腔中發生共振的信號反射至單向環行器，再導入檢波二級管被接收，經過前級放大器，相敏檢波器，直流放大器，最后顯示在示波器上或送至X-Y 記錄儀記錄下來。


　　相敏檢波技術和交流高頻小調制的應用，大大提高了譜儀的信噪比。所謂高頻小調制，就是在磁場掃描的同時，加上一個小幅度的高頻磁場，其頻率和幅度可根據需要選擇。該交變信號同時加到相敏檢波的參考端作為參加信號。由前級放大器出來的信號中只有那些與參考信號同頻率同位相的成分才能通過相敏檢波器被檢波，而無規的噪聲成分則被濾除，使信噪比提高。由于檢波輸出電流正比于共振吸收譜的斜率，所以記錄下來的譜實際上是共振吸收譜的一級微商曲線。
