關于HOBO濕度傳感器精度的白皮書

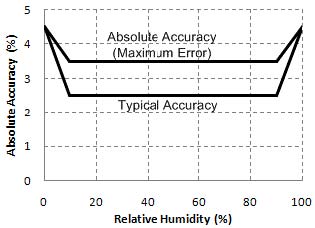

本白皮書介紹了用于測試的建議程序在HOBO數據記錄儀的相對濕度傳感器的精度和記錄儀（包括記錄儀型號U12 -011 ， U14-001 ， U23 -00X ， UX100 - 0XX和ZW -00X記錄器和S -THB M00x智能傳感器，它與工作U14-002 ， H21-00X ， H22- 001和U30系列記錄儀） 。精度為± 2.5 ％，由10 ％至90 ％典型的最大值為± 3.5 ％，其中滯后（見積右） 。

概觀
測試的Sensirion的相對濕度傳感器的精度HOBO數據記錄器可以是一個技術挑戰。該測試首選的方法是將它們放置在一個恒溫恒濕試驗箱，如迅雷科技公司2500系列臺式雙壓法濕度發生器，能夠準確，快速地生成任何級別濕度通過改變飽和器的空氣壓力。雖然這可以讓你迅速做出大的，準確的
變化在測試環境中，它不反映真實世界的環境。在盛世瑞恩傳感器不對濕度的較大變化迅速作出響應，因?yàn)閭鞲性�件是需要時間來吸收聚合物和解吸的水分子。在現實世界環境中的濕度由緩慢移動的天氣從動系統的大規模變化，并通過建立暖通空調系統所產生的濕度快速小規模的變化。
該Sensirion的傳感器反應良好，這些現實世界的條件和需要在大致相同的方式進行測試。一恒溫恒濕試驗箱可用于與盛世瑞恩傳感器測試HOBO數據記錄器，但有足夠的時間必須獲準為大型濕度變化，并測量滯后所需要的快速，小規模的變化。
注：廣州市駿凱電子科技有限公司Onset官方代理商！想了解更多HOBO記錄儀產品價格等相關請聯系020-80503769

測試步驟及由此產生的曲線圖表
這是用于測試HOBO數據記錄器在Sensirion的相對濕度傳感器所建議的程序25 °C （ 77°F）在一個恒溫恒濕試驗箱，如迅雷科技公司模型指出在上一節中，為20升每分鐘的氣流。此過程涉及全方位％RH的（在15％，30 ％RH， 50％RH ，70％RH和85 ％RH）的同時，還檢測每個測量的滯后。與HOBOware啟動記錄儀®之前將其放置在室內。編程室運行如下：
1 。四個小時低于15 ％RH   。
2 。四小時至15 ％RH（第一測量點） 。
3 。一小時到20 ％RH。
4 。四個小時回到15％RH 。
5 。四小時至30 ％RH（第二測量點） 。
6 。一小時到35 ％RH。
7 。四個小時回到30 ％RH。
8 。四小時至50 ％RH（第三測量點） 。
9 。一小時到55 ％RH。
10 。四個小時返50 ％RH。
11 。四小時到70％RH （第四測量點） 。
12 。一小時到75 ％RH。
13 。四個小時回到到70％RH 。
14 。四小時至85％RH （第五測量點） 。
15 。一小時到90％RH 。
16 。四個小時回到85％RH。

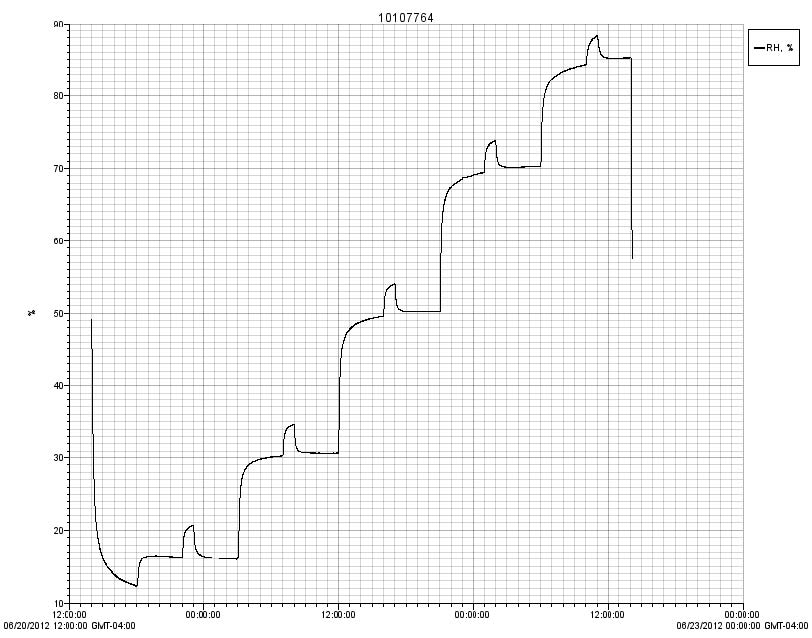

所得的圖表為例子
這是應用測試程序的U12 -001后HOBOware生成的最終曲線圖表的一個例子模型HOBO數據記錄儀和讀出來。

計算
您的數據記錄器執行的測試程序后，通過HOBOware讀出 。使用記錄的數據點來執行計算，以驗證準確性和滯后的每個測量點。
請執行下列步驟：
1 。計算出15 ％相對濕度點的精度，取記錄器值（數據點）的末尾的平均的測試程序步驟2和記錄器的值在測試過程步驟4的端部和中減去平均為15 ％RH。
2 。計算出15 ％相對濕度點的滯后，計算記錄器值中的末端的差異測試過程步驟2和記錄器的值在測試過程步驟4結束。
3 。重復為30 ％RH， 50 ％RH， 70％RH和85 ％RH的點上面的計算。

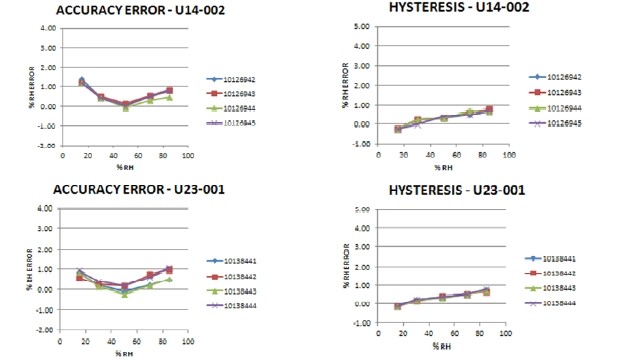

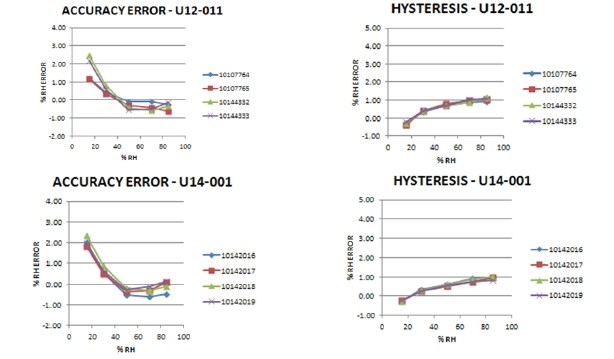

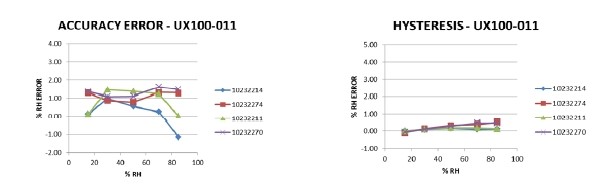

準確性和滯后圖表
我們執行的測試程序在以下記錄儀型號： U12-011 ， U14-001 ， U14-002與智能傳感器
S-THB-M002 ， U23-001 ，和UX100-011 。請注意， U14 -002智能傳感器S-THB-M002具有相同的傳感器配置為U23-002和所有的智能傳感器的產品，如H21 ， H22，和U30系列。下面是準確度和滯后曲線為使用前一節中所描述的計算每個模型。

觀察總結
1 。所有測試記錄器實現精度高于±2.5 ％的準確度規定為10％至90 ％更好典型值最大為± 3.5 ％，其中滯后（見曲線圖表-1）。
2 。較高精度的實現與智能傳感器電纜（ S-THB-M002 ）的外部安裝的傳感器和U23 -001 ，其中傳感器位于一小體積或空間，在記錄器外殼。
