KIT-MV-3P測量和驗證（三相電源監控）系統
HOBO測試與驗證系統是一個自包含的套件使它方便又經濟的能源性能承包商，能源顧問，和建筑節能管理人員跟蹤建筑系統，如包裝的空調機組的性能，并驗證的能源效率的影響改進。

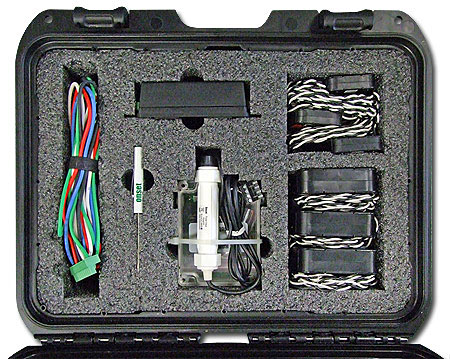

測量與驗證系統包含一個4通道記錄儀， 度電換能器，50和200安培電流傳感器， 電壓輸入線， 軟件 ，配件為單（ KIT-MV-1P ）或三相（ KIT-MV-3P ）電路能源監測應用中，所有包含在一個堅固的便攜包。

這HOBO測量與驗證系統可以用于測量交流電壓從（標稱值）120〜140相至中性和（標稱值）208〜240相到相。 適用的電氣服務類型有：
120 VAC/208-240伏三相四線星形中性
208-240 VAC三相三線三角形無中性
該系統也可以通過安裝一個跳線用于以下單相服務類型。
120伏單相兩線與中性
120 VAC/240 VAC單相三線與中性
120-240 VAC單相兩線無中性
測量與驗證系統包含以下的項目，須預先組裝好，節省時間：
H21-002 - HOBO®微站數據采集器
S-UCC-M001 -電子開關脈沖輸入適配器- 1米
T型MAG-SCT-050 X3三0 - 50安培分裂核心電流互感器-0.75“開口
T型MAG-SCT-200 X3三0 - 200 AMP的分裂核心電流互感器- 1.25“開口
T型WNB-3D-240 - WattNode二百四十零分之二百零八VAC三相三角洲千瓦時傳感器
WNB-LEAD集
85-CASE-MV（定制手提箱-不單獨銷售）
ADAPT-SER-USB （USB連接線-一個Keyspan USB到串口適配器，可與所有的RS-232串口設備與PC 3.5接口電纜的PC電腦上使用-凱斯班光盤）
85-螺絲刀1（Onset螺絲刀-不單獨銷售）
05-6POS-BLOCK-D（對于可能購買其他額外的電流互感器CT WattNode接線端子-不單獨銷售）
HOBOware Pro的軟件光盤
手冊
如需其他兼容的傳感器，用于測量與驗證系統的列表， 請單擊此處 。
注：包括H21-002數據采集器能夠接受其他第三方傳感器-為H21-002兼容的傳感器的完整列表，請參閱H21-002產品頁面 。
運行環境：
該試劑盒-MV-3P套件是用于室內環境
測量參數：
該試劑盒-MV-3P套件支持以下測量：
千瓦時（千瓦時），千瓦（kW）
駿凱電子HOBO記錄儀中國代理商，了解更多聯系020-83503769 或登錄http://www.hobochina.cn

H21- 002 - HOBO微站數據采集器
經營范圍： -20 °至50°C （-4 °至122°F ）堿性電池， -40 °至70°C （ -40 °至158°F ）與鋰電池
傳感器輸入：最多四個智能傳感器（包括多參數傳感器）
通訊：3.5毫米串口
外形尺寸：14.3厘米高x 11.4厘米深x 5.4厘米寬（ 3.5 ×4.5× 2.125英寸）
重量：0.36千克（ 0.8磅）
內存： 512K非易失性閃存數據存儲
記憶模式：停止全時，全時環繞
運營指標：七燈提供日志和傳感器網絡狀態
記錄間隔：1秒至18小時，用戶指定的時間間隔
電池壽命：1年典型使用（最多4個傳感器， 1分鐘以上的記錄
間隔）
電池類型：包括四節標準AA堿性電池（適用于工作條件-20 °至50°C [-4 °至122°F ]）;可用于-40°操作條件至70°C （可選AA鋰電池-40 °至158°F ）
時間精度： 0〜2秒的第一數據點和每周±5秒
25 °C （ 77 °F ）
數據類型：支持基于可用性測量平均
支持從傳感器數據
記錄儀啟動模式：立即，按鈕，或延遲啟動選項
數據通信：當前閱讀的同時記錄，卸載時記錄，或卸載
停止時
防護等級：防水，與GoreTM通風部署在惡劣的天氣條件
安裝方式：垂直安裝在平坦的表面18厘米（3.5英寸）或更寬;可選抱桿安裝套件，用于啟動4.1厘米（1 5/8英寸）直徑的桅桿使用
外殼訪問：蓋有四個螺絲固定
傳感器網絡電纜長度：100米（328英尺）最大

S- UCC- M001 - 電子開關脈沖輸入適配器 - 1米
最大輸入頻率： 120赫茲（ 120個脈沖每秒）
測量范圍： 0 - 65,533脈沖記錄間隔
分辨率： 1脈沖
鎖定時間： 45微秒±10 ％
推薦的輸入類型：電子固態開關閉合或CMOS電平數字輸出（例如：場效應管，光耦場效應管或集電極開路）
首選開關狀態：低電平輸入常開
邊緣檢測：下降沿，施密特觸發緩沖器（邏輯電平：低電平≤ 0.6 V ，高≥ 2.7 V ）
最小脈沖寬度： 1毫秒
輸入/輸出阻抗： 100 KΩ
開路輸入電壓：3.3 V
最大輸入電壓： 3.6 V
用戶連接： 24 AWG線， 2條引線：白色（ + ） ，黑色（ - ）
工作溫度范圍： -40 °至75 °C ​​（ -40 °至167°F ）
電纜總長度：1.0米（3.3英尺）
外殼：防水PVC外殼保護輸入適配器電子
外殼尺寸： 14 ×0.95公分（ 5.5× 0.375英寸）
重量：310克（ 11盎司）
每個樣本16位
數據通道數： 1
測量平均選項：否（報告脈沖在記錄間隔數）

T型MAG - SCT- 050 - 0 - 50安培分裂核心電流互感器-0.75 “開口
測量范圍： 0〜50安培交流
精度： ±1％（從10 ％至130 ％的額定電流）
額定電壓： 600VAC
相位角：<2 °（有效70A或更高）
輸出信號的FlexSmart TRMS模塊： 0.333V額定電流
數據通道數： 1
質量建設：
UL認證
0.75 “開口
環氧樹脂封裝外殼
信息 - 8英尺雙絞線， 22 AWGG
捕捉關閉/打開
內部精密負載電阻

T型MAG - SCT- 200 - 0 - 200 AMP的分裂核心電流互感器 - 1.25 “開口
測量范圍： 0〜200安培交流
精度： ±1％（從10 ％至130 ％的額定電流）
額定電壓： 600VAC
相位角：<2 °（有效70A或更高）
輸出信號的FlexSmart TRMS模塊： 0.333V額定電流
數據通道數： 1
質量建設：
UL認證
1.25 “開口
環氧樹脂封裝外殼
信息 - 8英尺雙絞線， 22 AWGG
捕捉關閉/打開
內部精密負載電阻

T型WNB -3D- 240 - WattNode二百四十零分之二百零八VAC三相三角洲千瓦時傳感器
三角形或星形配置范圍： 208 ， 480伏交流電
1相2線208V （無中性）
1相2線240V （無中性）
1三相三線120V/240V
三相三線208V （無中性）
3相4線120V/208V
等級： FCC A級
工作：電壓范圍： ±標稱20％
頻率： 60赫茲
CT輸入： 0-0.5伏交流電操作， 3 VAC（最大）
精度： ± 25日通過諧波讀數+ 0.05 ％ FS的0.45％ （取決于所使用的CT和線路的變化精度為1.5 ％ 〜4 ％的讀數）
外殼：高沖擊， UL額定ABS塑料
連接器： UL認證， CSA認證，可拆卸的螺絲端子（ 14 AWG ） ， 600V
工作溫度范圍： -30至60°C （ -22到140°F ）
工作濕度范圍： 0 〜90 ％RH，無冷凝
外形尺寸：21.6厘米× 14.3厘米X 3.8公分（ 3.3英寸X 5.6英寸x 1.5英寸）
重量：295克（ 10.4盎司）
數據通道數： 2
