三相電路電能測量時時監測記錄方案廣泛應用在商業和工業環境
 工業上用的三相交流電，有的直接來自三相交流發電機，但大多數還是來自三相變壓器，對于負載來說，它們都是三相交流電源，在低電壓供電時，多采用三相四線制。 在三相四線制供電時，三相交流電源的三個線圈采用星形（Y形）接法，即把三個線圈的末端X、Y、Z連接在一起，成為三個線圈的公用點，通常稱它為中點或零點，并用字母O表示。供電時，引出四根線：從中點O引出的導線稱為中線或零線；從三個線圈的首端引出的三根導線稱為A線、B線、C線，統稱為相線或火線。在星形接線中，如果中點與大地相連，中線也稱為地線。
我們常見的三相四線制供電設備中引出的四根線，就是三根火線一根地線。 每根火線與地線間的電壓叫相電壓，其有效值用UA、UB、UC表示；火線間的電壓叫線電壓，其有效值用UAB、UBC，UCA表示，因為三相交流電源的三個線圈產生的交流電壓位相相差120°，三個線圈作星形連接時，線電壓等于相電壓的根號3倍。駿凱電子Onset公司HOBO中國代理商，更多HOBO產品和技術方案請聯系官方（www.hobochina.cn）客服和技術人員
下面我們以HOBO記錄千瓦時監控套裝 - KIT-UX90-KWH 為例，列舉三相四線和三相三線的能量記錄監測詳細測量接線法。

三相四線星形測量接線
這通常出現在商業和工業環境。電線中性和三個電源線與AC波形轉向120°之間的連續階段。利用這種配置，線間電壓的導線可以連接到OA，OB，以任何順序ØC終端，只要電流互感器的連接相匹配。重要的是，你連接N（中性）。對于這些模型中，WattNode供電從N和OA端子。

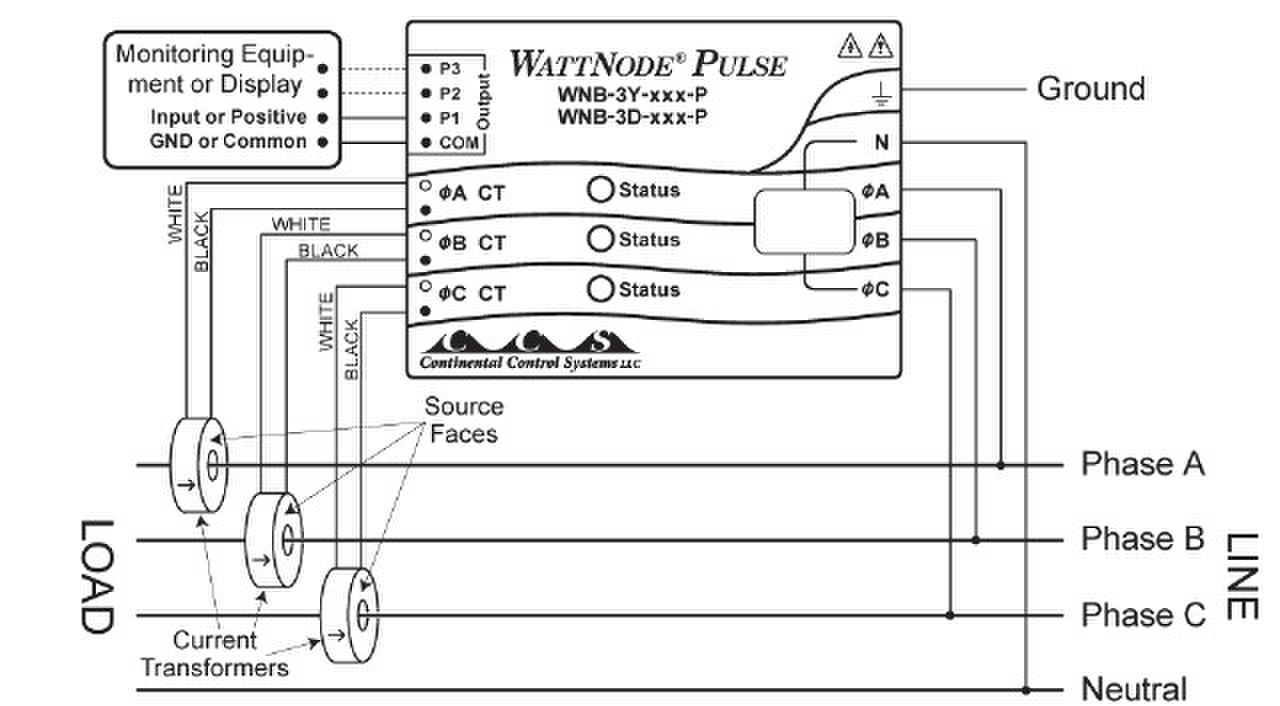

圖：三相四線星形連接

三相三線三角形（無中性）接線法
這通常是在制造和工業環境中看到。有沒有中性線，短短3與AC電源線波形轉向120°之間的連續階段。利用這種配置，線間電壓的導線可以連接到OA，OB，以任何順序ØC終端，只要電流互感器的連接相匹配。對于這些模型中，WattNode，OA和OB（A相和B相）端子供電。注：所有三角洲WattNode模型提供了一個中性線連接N，允許三角洲WattNode模型來衡量星形和三角配置。

為了獲得最佳的精度，我們建議N（中性）終端連接到地面。這是沒有必要的平衡三相電路，地面相A，地面B相，和地面到C相電壓的大致一樣的。這不會造成接地電流流過，因為中性終端不使用電源WattNode。

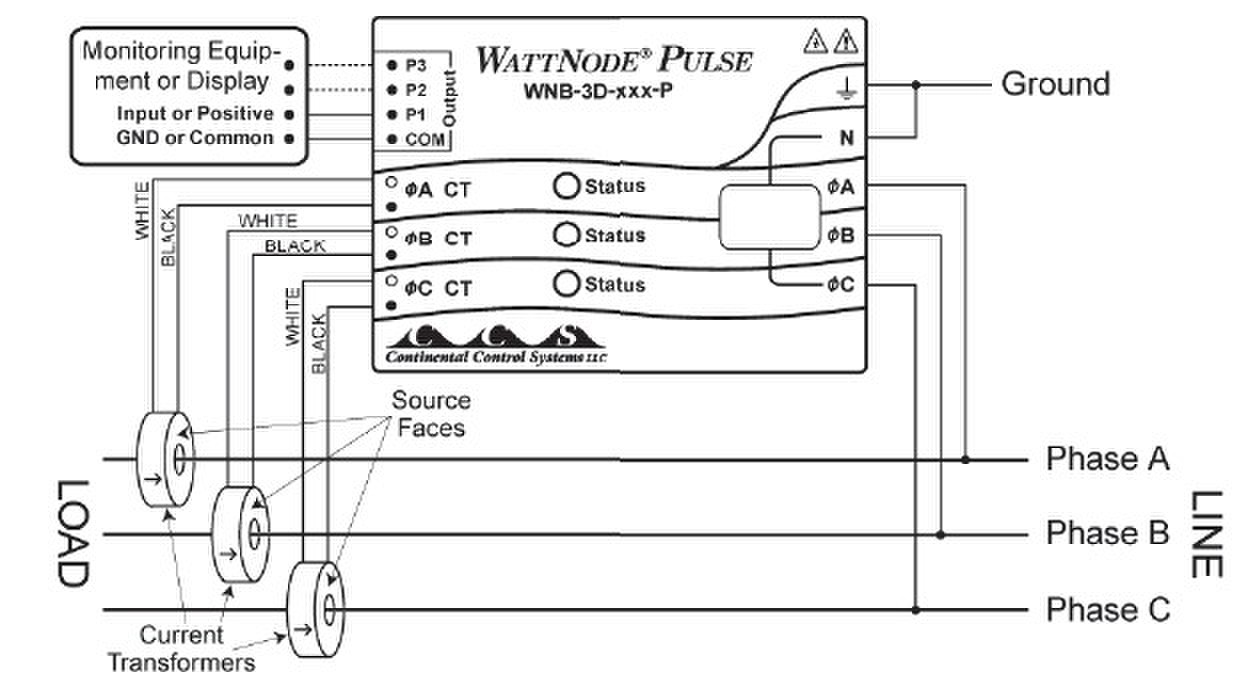

圖：三相三線三角形（無中性線）連接
