氣相色譜中的一個特殊應用的檢測原理
摘要:本文介紹一種能夠應用于工業分析,如油、氣體探測及其分布、冶煉氣體、專業氣體、石化和燃料電池等分析中的儀器裝置。這種分析儀器具有結構簡單、功能齊全的特點,能夠應用于定點檢測(爆炸試驗)、不連續采樣或者連續監控等等不同的場所。
本文介紹一種盡管有豐富的市場機會但規模不很大的獨特的分析儀器,其能夠應用于石油、氣體探測及其分布、冶煉氣體、專業氣體、石化和燃料電池等領域的分析。這種分析儀器具有結構簡單、功能齊全的特點,能夠應用于定點檢測(爆炸試驗)、不連續采樣或者連續監控等等不同的場所。并且經過優化的高通量儀器能夠分析很大范圍的氣體和易揮發的液體。溫度表 | 溶氧計 | 聲級計 | 電力分析儀 | 零件盒 | 毒性氣體 | 記錄儀 | 電能質量分析儀 | 頻閃儀 | 電池測試儀 | 臭氧檢測儀 | 糖度計 | 采樣儀 | 平嘴鉗 | VOC檢測儀 | 溫度探頭
為了能夠在苛刻和連續操作的環境下得到高靈敏度、高準確性的分析結果,CP-4900微氣相色譜(Varian, Inc., Middelburg, TheNetherlands)中采用顯微機械加工的部件、軟件控制芯片進樣技術和一個微型熱導檢測器(μ -TCD)。μ-TCD具有通用檢測器的特性。采用色譜法分析氣體混合物的組成時,高濃度的組分會掩蓋痕量組分的響應信號,這也對選擇性氣體分析提出挑戰。在本文介紹的檢測技術出現以前,連續測定大體積氣體樣品中的痕量組分通常需要比較復雜的多柱分離系統。
1 氣相色譜檢測技術
制造商采用一種雙重檢測原理的微型氣相色譜分析器,為大范圍的痕量氣體分析提出了一個有效的解決方案。將適用于高含量組分分析的通用型μ -TCD和高靈敏的微分遷移檢測器(μ-DMD)(Sionex Corp.[Waltham, MA]和Varian,Inc. 的共同發展)相結合,能夠消除樣品中高含量組分響應的干擾,從而有選擇地對感興趣的目標組分進行分析。在聯機操作方面,兩種檢測器擁有各自的數據讀取器。兩個檢測器結合可以提供8 個數量級的動態檢測范圍。
微加工技術可以保證小型組件的可靠和高效性(圖1)。窄帶劃痕進樣器(narrow-band chip injector)可以將小量的待測樣品聚焦引入到柱子中。為了防止不均勻熱效應引起的峰展寬導致靈敏度降低,將分析柱制作成特殊的籠形。得到的色譜圖中樣品峰皆為幾乎沒有拖尾的尖峰,因此也有較好的檢測響應。由于進樣量較小,且具有良好的色譜峰形,通過使用短且內徑較小的分析柱可以縮短分析時間,特別是接近于常規氣相色譜柱的1/10??1/20時結果很好。精確的電控進樣體積和流速保證了分析結果的重復性。峰面積準確性和保留時間重復性的標準偏差分別優于0.5%(在1%的數量級)和0.03%。減小系統的死體積,并采用經過優化的200nL 池體積的μ -TCD 可提高檢測靈敏度。電學方面的改進使得能夠在6個濃度數量級范圍內(1ppm 到100%)具有線性響應。采用微加工工藝制作的微分遷移檢測器能夠檢測從100ppb到100ppm 濃度范圍內的痕量目標組分;峰面積的準確性優于2%(在1ppm的數量級)。微型部件支持儀器的模塊化設計,減小了儀器尺寸、重量以及電量需要,提高了電池供電和室外操作的能力。
甚至在濃度的基質氣體與目標組分一同流出的情況,利用微分遷移檢測器仍可以對痕量級化合物中目標組分進行檢測。這可能是由于微分遷移檢測器應用的是過濾及檢測機理與μ-DMD的檢測機理正交。微分遷移檢測器的選擇性依賴于分析離子從檢測器移動到放大高頻調節電場的遷移率響應。調節好的檢測器將只能檢測到那些在遷移范圍內的離子。

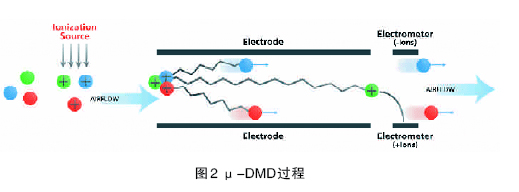

微分遷移檢測器與μ-TCD出口串聯,色譜分析物直接進入其中并被離子化。分析離子隨載氣通過檢測器時,一個具有脈動場強的高頻電場被施加,使離子作橫向運動,如圖2所示。運動的幅度和橫向?qū)ΨQ度取決于每個離子的遷移特性。如果在可變場強下的強制橫向運動不對稱,這些離子將向傳輸管的一邊或者另一邊移動一定的增幅,然后發生碰撞并且被中和。只有在調節好的檢測器中具有不同遷移速率的正離子或者負離子能夠通過傳輸管而不發生碰撞,轉移電荷可以被與之相聯的靜電計檢測。由于μ -TCD記錄了樣品的所有組成信息,雙重檢測機理可以同時測定樣品中含量較大的組分和痕量組分。此外微分遷移檢測器具有耐用和穩定性好的特性,也具有高選擇性和高的檢測靈敏度。檢測效果不隨混合樣品中分析物濃度的差異而變化。再者,微分遷移檢測器是一個“被動器件”,沒有可移動的或容易磨損的部件,因而確保其具有長的無故障操作壽命。

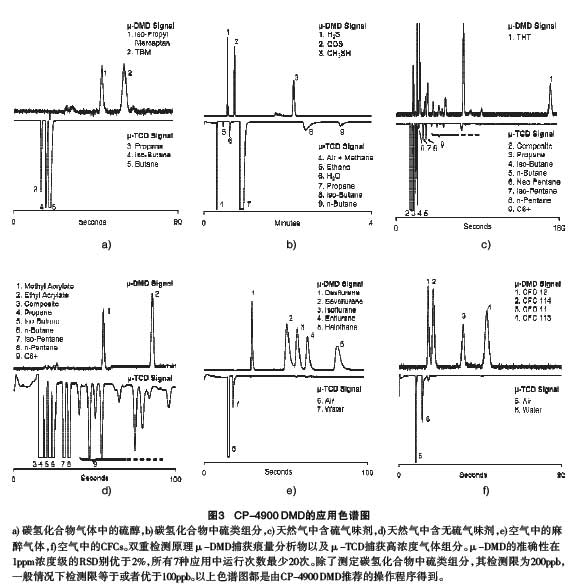

CP-4900DMD作為一種滿足特殊應用的分析儀器,出廠時提供調節和測定方法的全部文件。儀器的標準組件能夠方便地進行更換保養和維修。目前,這個分析儀器已經有7種特殊的應用,如圖3所示,更多的應用正在進一步研究中。
2 應用
2.1 碳氫化合物中硫類組分的測定
圖3a和圖3b 是CP-4900應用于直接測定碳氫化合物中C1-C4硫醇和低沸點硫化物(H2S 和CH3SH)的實例。(一個相關的應用[色譜圖沒有給出] 是利用分析器來檢測脫硫過程中的H2S、CS2 和SO2。)。硫化物對于設備具有腐蝕性,是催化劑毒物,也對環境有危害作用,必須加以控制。許多組成樣品基質的碳氫化合物的沸點與相應的硫醇在相同的范圍,因此會一同流出,含量較小的硫化物峰可能被掩蓋。
僅僅只配備μ -TCD的氣相色譜儀的分離選擇性不能夠達到分析的要求,并且沒有足夠的動態檢測范圍來分析和檢測碳氫化合物樣品中的痕量硫化物。使用硫磷檢測器或化學發光檢測器的方法,在改變痕量分析物和基質氣體之間的比例時都會引起方法的穩定性降低和/或發光淬滅,這種情況下不采用連續調節器就不能夠得到正確檢測結果。μ -TCD 相反,CP-4900 中的微分遷移檢測器能夠在高濃度的碳氫化合物基質中對痕量目標硫化合物進行快速的檢測和定量(循環時間<90s)。由于每個檢測器都具有很高的檢測靈敏度和選擇性,適合于痕量(μ -DMD)分析和ppm%(μ -TCD)濃度級別范圍的分析測定,因此無須在樣品濃度改變時進行動態響應調節。
2.2 天然氣中含硫氣味劑的檢測
天然氣中含硫氣味劑的檢測結果如圖3c所示。為了進行泄漏檢測,很多有氣味的硫化物被作為氣味劑加入到天然氣中。監測氣味劑濃度可以作為有害氣體的定量監控手段。天然氣中需要被定量的氣味劑濃度一般低于100ppb,這使得在碳氫化合物基質中對其加以分析特別困難。氣味工業(odorant industry)將單一化合物轉變?yōu)橛袣馕痘衔锏幕旌衔,例叔丁基硫醇(TBM)、四氫噻吩(THT)、甲基硫酸乙酯(MES)的生產,對其加以分析面臨著更嚴峻的挑戰。
CP-4900 DMD 提供了一個通過測定碳氫化合物中的硫和硫醇來進行比較的方法。痕量氣味劑由μ -DMD 定量測定,同時天然氣基體被分離并且由μ -TCD分析。這使得碳氫化合物得流出峰可以被得到,并能夠計算出天然氣的熱值、Wobbe 指數、壓縮系數等特性成為可能。整個分析時間少于3分鐘。
2.3 不含硫氣味劑天然氣的檢測
不含硫氣味劑天然氣的檢測結果如圖3d所示。從未處理的天然氣中除去有毒的和腐蝕性的硫化合,往往還會將他們作為氣味劑從新加入到天然氣產品中。這一邏輯上的不合理性推動了無硫氣味劑的發展。到目前為止,可選擇的無硫氣味劑有甲基丙烯酸甲酯和乙基丙烯酸甲酯等,其應用濃度低于ppm級。與前面測定含硫氣味劑的分析時間基本相同,都少于100 秒,因而也可以利用μ -TCD來計算天然氣的熱值和其他性質。
2.4 空氣中麻醉氣體的監測
圖3e 為空氣中麻醉氣體的測定實例。鹵代物是有代表性的麻醉氣體,DMD的檢測特征與CFCs相似。控制手術室和恢復病床麻醉氣體的濃度對防止病床周圍環境的惡化非常重要。環境中的這些化合物不僅會影響治療效果,也會造成潛在危險。
2.5 空氣中CFCs的測定
空氣中CFCs的測定結果如圖3f 所示。用作制冷劑、溶劑和發泡劑的氟化和氯化的小分子量化合物,會消耗大氣中臭氧,因而受蒙特利爾議定書(Montreal Protocol)條款的嚴格控制。CP-4900 DMD CFC 分析儀能夠檢測和定量實驗室或者周圍空氣中的CFCs。整個CFC 的分析時間少于90秒,并且能夠得到CFC分析物以及基體組成的詳細信息。
2.6 完備的配置
分析儀器被設計為能夠在幾分鐘時間里安裝和操作。硬件、控制軟件以及分析方法在運輸之前由工廠配置和測試。儀器只與按一下“on/off”鍵即可以運行,操作人員不需要經過專門的技術培訓就能夠操作和控制。如果采用自動操作,儀器可以與合適的進樣閥在線連接。通過筆記本電腦或者臺式電腦實現控制。遠程監控和通過因特網控制可以通過工業標準通訊和網絡(4-20mA 輸出接口、RS232/485 系列交換接口以及TCP/IP、FTP,還有所有TCP/IP 所需要的控制部件)來實現。這樣在不同地域分布的分析器網絡可以進行數據的整理收集和輸出報告,并且保證遠程診斷的效率和升級軟件的發送。
3 結論
CP-4900 DMD在氣相色譜分析中是一個新的起點。將被繼續研發的儀器外觀設計和內在能力拓展,能夠使其提供更多的功能和更強的分析能力。包括減少長時間、連續運行的氣體消耗,以及為在冶煉廠和相似的危險環境下進行定點監測服務。另一項預期的改進是不需要輔助計算機和網絡,儀器直接通過內置的PC平臺控制,特殊設定的程序能夠使其可以在任何地方進行遠程操作。
