電平的輸出頻率信號的電路圖

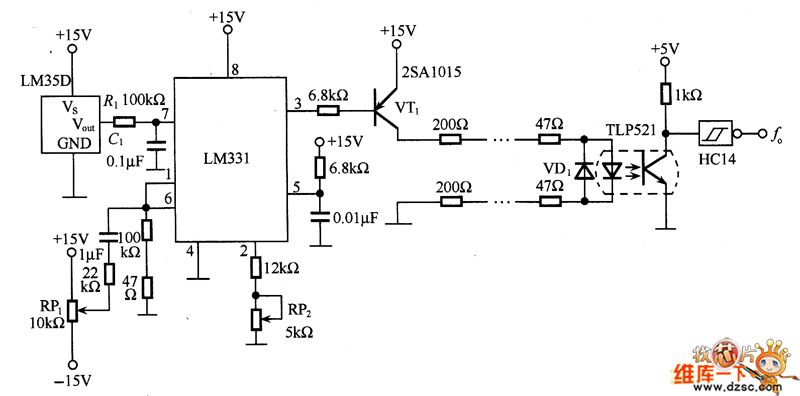

如圖是將20～150℃的溫度變換為200～1500 H_z TTL電平的輸出頻率信號的電路，溫度傳感器采用LM35D，它的測量溫度范圍為-55～+150C， 靈敏度為10mV/℃。當測溫范圍為2～150℃時，其輸出電壓為20～1500 mV。電壓／頻率轉換器采用LM331，R₁C₁構成低通濾波器濾除LM35D的輸出噪聲 。RP₁用于調零，當溫度為2℃時，調整RP₁，使輸出頻率為20Hz。RP₂用于范圍調整，當溫度為150℃時，調整RP₂，使輸出頻率為1500 H_z。
溫度探頭 | 多用表 | 熱像儀 | 驗電筆 | 電源供應器 | 電力計 | 濃度計 | 測振儀 | 熱流計 | 露點儀 | 水分測定儀 | 金屬探測器 | 螺絲批 | 采樣儀 | 變送器 | 電阻測試儀 | 剪線鉗 | 電導度計

　　電壓/頻率轉換器的輸出通常是以TTL電平脈沖列傳送出去，這里L(fēng)M331輸出通過VT1放大為0/20 mA 的電流脈沖列，即電流0對應的邏輯0電平 電，流20mA對應的邏輯1電平。采用扭絞二線電纜進行遠距離傳輸，接收部分采用光電耦合器TLP521進行電氣隔離。0/20 mA的電流脈沖列直接驅 動TLP521，HC14輸出為20～1500 Hz的TTL電平的頻率信號，接到頻率/電壓轉換器或者計數器進行必要的處理。

　　如圖 將20～150℃的溫度變換為200～1500 Hz TTL電平的輸出頻率信號的電路
