簡單的處理器加熱時ups溫度傳感器激活風扇電路

冷卻風扇是常見的個人電腦，工作站和其他系統的正常運行過程中可以產生顯著熱。然而，在許多這樣的系統，冷卻不需要100％的時間。在這些系統中，最好是只有當需要冷卻風扇，而不是全職工作。經營風扇僅在需要時增加風扇壽命和降低系統噪音。  水份計 | 煙氣分析儀 | 溫度探頭 | 金屬探測器 | 電能質量分析儀 | 圓嘴鉗 | 糖度計 | 溫度表 | 電力分析儀 | 溫濕度計 | 測距儀 | 流速儀 | 測試器 | 轉速表 | 氧氣檢測 | 聲級計

所示的電路使用一個非常簡單的，基于微處理器，F(xiàn)PGA或其他高功率芯片的管芯溫度控制風扇的運行成本低的方法。目標IC必須有一個溫度感應PN結（通常是基地和基板的PNP的發射極）。該電路是基于對MAX6513的遠程溫度開關（IC1）。電流精確控制，通過對目標IC感交界比率IC1的力量，在每個電流測量結的正向電壓，并計算基于此信息的遠程結的溫度。如果測得的溫度超過工廠編程的臨界溫度，MAX6513的輸出引腳（TOVER）變?yōu)橹鲃�，打開N溝道MOSFET和風扇供電。

臨界溫度可以選擇匹配的目標IC的需求。在這里所示的電路中，IC1有一個55°C的門檻風扇控制范圍的典型值約為45°C至65°C，但更高的價值也可以得到滿足。啟動風扇后，遲滯不斷，直到溫度降到10°C以下的跳閘溫度風扇。如果5°C的遲滯是首選，HYST引腳連接到地面。為了達到最佳效果，找到IC1的接近目標IC和保持高速數字痕跡，從DXP和DXN痕跡，以避免噪聲耦合。

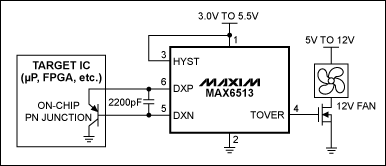

圖1。這個簡單的風扇控制器啟動風扇時的目標IC的溫度超過55°C

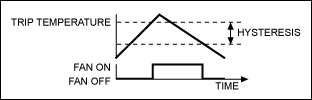

圖2。打開風扇跳閘時的溫度超過。溫度下降到低于跳閘溫度減去滯后，前風扇關閉。 HYST引腳連接到地面或VCC，5°C或10°C的遲滯可以選擇。
