無線產品網頁應用技術支持 在任何無線電(RF)收發信機的設計過程中，公道的頻率規劃都是最重要的步驟之一。所有頻率規劃的基礎就是下面這個熟悉的混頻器功能公式：

f_sp = m × f_rf ± n × flo1

f_sp為雜散輸出頻率
f_rf為RF信號
f_lo為L(zhǎng)O，即本地振蕩器頻率

原本簡單的事情在現代多頻段蜂窩電話中變得十分復雜。設計者必須找出解決下列題目的最佳方案： 確定合適的中頻(IF)，消除帶內雜散信號，尤其是那些會造成接收機自阻(self muting)的信號 - 性能題目。使用盡可能少的IF濾波器 - 本錢題目。減輕半中頻(偏移)題目 - TDMA系統的性能題目。確定主壓控振蕩器(VCO)的頻率變化范圍 - 設計可行性和本錢題目。 有很多軟件可以給設計者提供幫助，代價僅僅是需要花時間到Internet往下載它們。一些軟件以列表的形式輸出，讀起來很繁瑣。一些軟件提供圖形輸出，這種高水平的設計結果表達方式給人留下深刻的印象，但是使用當中的一些細節難于理解。糖度計 | 電容表 | 剝線鉗 | 光功率計 | 測速儀 | 溫度計 | 電阻計 | 無紙記錄儀 | 電流表 | 壓力計 | PH計 | 測高儀

Excel數據表的特點是提供了一種易于理解而且很有用的工具。它可以用于單頻段和多頻段收發信機的頻率規劃。最初此電子表格是為蜂窩和PCS電話設計的。于是，當輸進蜂窩或PCS信道號時，表格會根據輸進的接收機IF自動計算出發射機輸出、接收機輸進、主本地振蕩器頻率和發射機IF。而且可以將任何情況都考慮到。在預制默認數據表格的實例中，將估計出三個接收機IF值。本表格的另一個目標是規劃IS-136 TDMA的無線頻率。這就是在PCS頻段選擇45MHz作為RX和TX中頻之差的原因。這種方案極大地降低了硬件本錢，在蜂窩和PCS頻段使用單一的RX IF和單一的TX IF。

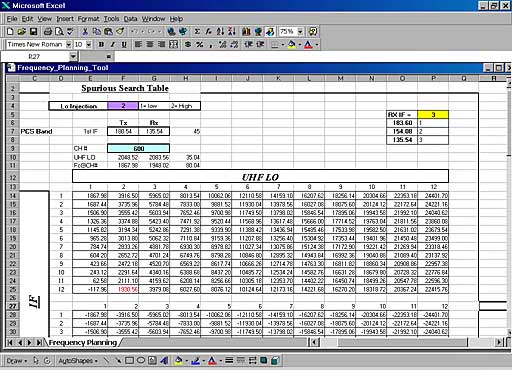

下面是關于如何使用電子表格的一些注釋：(見圖1)

在紫色單元格中輸進1或2選擇對LO高端注進還是低端注進。在黃色單元格中輸進1、2或3從下面的單元格中選擇RX IF頻率。這些頻率可以根據需要人為修改。使用藍色單元格輸進要估計的頻率信道。假如在RX或TX頻段內出現雜散響應，激勵頻率會自動以紅色高亮顯示。假如輸進了非法的信道號，將顯示"Ch# Error"。

圖1. 頻率規劃電子表格，根據在黃色、紫色和藍色單元格中輸進適當?shù)臄?shù)值得出結果。

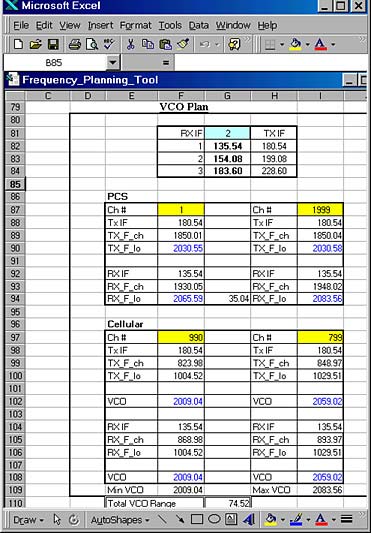

第二個表格是“VCO Plan”，它將根據估計出的頻率規劃結果得出所需的頻率范圍。圖2所示為一個屏幕截圖。請留意表格的內容是基于在蜂窩頻段工作中對VCO輸出經過二次分頻得到的。


圖2. 表中計算出了VCO的最大調諧范圍。
