選擇主管輸出微處理器監控電路

Maxim提供漏極開路監控電路，推 - 拉，雙向復位輸出�？蛻艚�(jīng)常會問，如何將這些不同，如何確定一個給定的應用程序，這是最合適的。本應用筆記提供的解釋和指引。

漏極開路輸出
RESET輸出的監控電路，第一季（圖1）內部MOSFET的漏極。需要一個外部上拉電阻連接到電源電壓復位，以創建一個邏輯信號輸出。 VRESET變?yōu)榈碗娖綍r，Q1導通。 RESET變?yōu)楦咦杩�，Q1關斷時，，VRESET電源軌。上拉電阻可以連接到電源電壓監控電路供應以外。

圖1。漏極開路輸出。

采取的來源和選擇上拉電阻時，陷入審議監督RESET輸出功能，尤其是當RESET驅動多個設備在同一總線上。選擇一個足夠低的電阻等，VRESET保持“高”，當Q1關斷（VRESET = VCC的 - ISOURCE×R的）和足夠高，這樣VRESET保持“低”，Q1導通時。牢記第一季度，​​現在必須進行IQ1 =（（Vcc - VLOW）/右）ISINK。一個4.7kΩ上拉電阻的標稱值是。

漏極開路輸出的優勢是有線或能力;缺點是一個緩慢的上升時間和額外的外部電阻器。連接在同一總線上的兩個或兩個以上的監控電路，漏極開路輸出，以實現負​​邏輯“或”電路。任何一個監控電路的復位輸出變低時，公交車是低。公交車是高，只有當所有重置高。這是最方便的，當一個人要監視多個電源電壓和觸發復位時，任何一個供應下降。

推挽輸出
推挽輸出由一對互補的MOSFET（圖2）。此配置是類似的比較器的輸出階段。 Q2關斷時，RESET輸出為高電平時，Q1導通，變低，Q2導通時，Q1關斷。

圖2。推挽輸出。

電氣特性表中指定的主管匯和源的輸出電流能力。確保后續電路連接到RESET不下沉或源足夠高的電流，使輸出偏離理想狀態的電壓水平。

可以安裝在公共汽車上只有一個推挽輸出。多個總線上的電路，將導致沖突。吸收能力“強”源設備占主導地位所造成的狀態。

推挽輸出提供高速，幾乎響應軌到軌，無論是從低到高，高到低，源出或吸入電流的能力。

當推挽雙向復位用在μP復位輸出接口，RESET和μP復位之間連接的電阻（圖3）。這允許的微處理器發出命令，系統無論主管復位狀態。作為驅動復位輸入和作為一個活躍的系統復位驅動在μP功能的雙向復位。

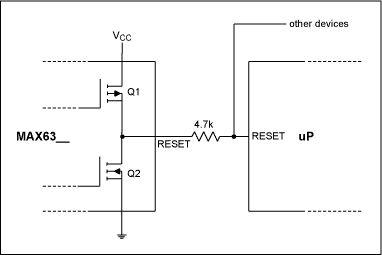

圖3。接口與UPS的雙向復位。

雙向輸出（馬克西姆專有）
當接口與微處理器的雙向復位輸入/輸出，這需要一個快速復位的上升時間，Maxim提供一個專有的雙向開漏復位輸出（圖4）監控電路（MAX6316系列）。它集成了一個內部​​4.7kΩ上拉電阻的漏極開路輸出（第三季）。 RESET變低，當?shù)谌�季度打開Q1和Q2關閉。 RESET變?yōu)楦唠娖綍r，Q3導通，Q1導通。迅速將重置后很短的時間期限Q1〜2μs的高，Q2導通變?yōu)楹�，后VRESET已上升到一定的電壓（0.65V）。第一季度供應，以減少功耗監控電路，Q3導通時從電路中斷開內部上拉電阻。

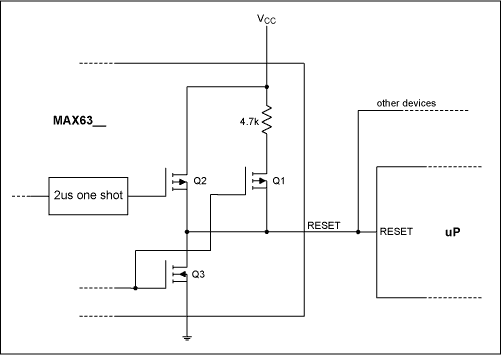

圖4。雙向輸出。

一個可能表明，僅僅使用一個漏極開路輸出的上拉電阻值降低，從而增加了源電流，將實現增加第二季度相同的結果。事實是，有一個上拉電阻可以有多低的限制。復位輸出被評為一些μPs的只有高為1.6毫安灌電流。 μP復位變低時，總線上的電壓將被拉至VRESET = VCC - 1.6毫安×R的，這必須仍然是低到足以被確認為邏輯低電平。減少住宅（上拉電阻值），以改善上升時間可能會提高VRESET上述邏輯低時，μP復位變低。 溫度探頭 | 圓嘴鉗 | PH計 | 傳感器 | 色度計 | 溫度記錄儀 | 扭力計 | 轉速表 | 壓力計 | 電阻計 | 紅外線溫度計 | 管鉗 | 光功率計 | 多功能測試儀 | 電力計

結論
選擇一個漏極開路復位輸出監事時總線上連接多個主管。使用漏極開路復位輸出，挑選正確的外部上拉電阻值時，估計匯和源電流。漏極開路復位輸出也派上用場時，復位輸出高電平是從主管電路的供電電壓不同。

使用推挽式復位輸出管理總線上的需要時，只有一個主管，以消除需要一個上拉電阻。當了一個只有一個主管微處理器的雙向復位輸出接口，可以使用一個外部電阻器，推挽復位輸出，如圖3所示，或者使用了Maxim專有的漏極開路雙向復位輸出。請注意，Maxim的漏極開路雙向復位輸出提供最快的上升時間。

當需要多個主管總線上連接到一個微處理器復位輸出雙向Maxim的漏極開路雙向復位輸出是最佳的選擇。
