關于電位與電阻相對變化曲線圖的研究分析
以滿足特定的動態范圍的要求，很多應用都需要表現出非線性傳遞函數的電路。從一個電路元件提供了一個音量控制數輸出線性化的響應，這些電路是有用的，在各種日常的工程應用。線性抽頭數字電位器可用于簡單的分壓器配置提供這些非線性傳遞函數。對于這些類型的傳遞函數下面的例子中，MAX5160數字電位器50KΩ版本。在下面的電子表格的公式不包括MAX5160的±25％的終端到端到端電阻容差，但他們可以很容易地適應這種寬容以及其他參數和電位。 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀| 光度計| 電壓計| 電流計|

典型的分頻器配置圖1，2和3所示。對于這些電路中的每一個假設VIN代表一個低阻抗的電壓源和Vout代表一個高阻抗輸入節點。圖1描述了一個簡單的傳遞函數（Rb / RPOT的VOUT = VIN），其中RPOT = RA + RB，和Ra和Rb分別代表從Vin雨刮器和雨刮器接地電阻，分壓器。加強雨刮器在一個恒定的5V電平與VIN從鍋底產生一個線性傳遞函數，在圖上的線性響應電子表格所示。

線性響應的Excel電子表格（ZIP，8K）
圖1。線性響應的電路和電子表格。

添加一個串聯電阻電路（圖2 R1），產生一個完全不同的結果。該電路的傳遞函數更接近于對數曲線和方程VOUT = VIN（RB /（R1 + RB））的特點。通過改變R1的值，在這種情況下，10KΩ，“偽對數”的傳遞函數可定制，以滿足電路的實際需求。偽對數響應的電子表格中的傳遞函數的圖形如下所示。一個可能的日志抽頭數字電位器相比，這種電路的缺點是輸出電壓只能接近滿刻度值的VIN - 它不能達到它。因此，有一些輸出的動態范圍的損失，該損失的程度上取決于選擇R1的值。然而，使用日志抽頭數字電位限制，特別是電位器的規格（即1dB/step，2dB/step等）的響應。有親和CON兩種拓撲取決于所需要的規格參數。

偽對數響應的Excel電子表格（ZIP，8K）

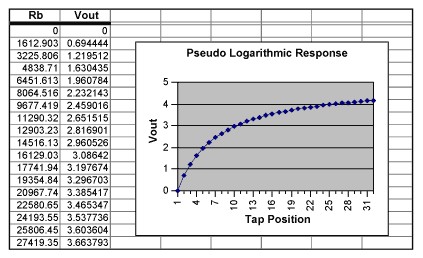

圖2。偽對數響應的電路和電子表格。

最后，R1和MAX5160的產量在圖3所示的電路交換的立場。此配置改變的輸出，形成更多的逆對數函數的響應。此電路的傳遞函數為VOUT = VIN（R1 /（R1 + RB））和偽逆測井響應的電子表格內的圖所示。再次，在前面的例子中，選擇R1的值會影響輸出的動態范圍。該電路的輸出不會延伸到地面鐵路。

偽逆測井響應的Excel電子表格（ZIP，8K）

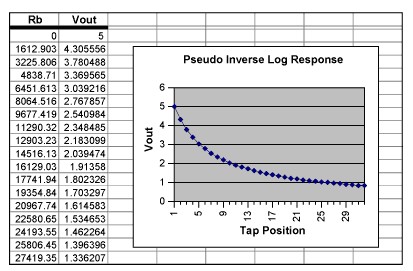

圖3。偽逆對數響應的電路和電子表格。

對于簡單的應用，如給定的例子，可適應任何以前的電子表格，覆蓋廣泛的數字電位器和電路值以下步驟：

1。雙擊電子表格上，不上圖。您可能不得不關閉“圖表工具欄，如果它彈出。
2。輸入Vin的A3單元格中的值。
3。輸入在單元格B3 R1的值。
4。輸入電位器的電阻值在單元格C3。
5。輸入總數D3細胞電位提供的步驟。
6。列E，F(xiàn)，G，各自列下來Ĥ第34行中發現的公式復制到列E的步驟數等于總數的電位器（在單元格D3中輸入）所提供的步驟。換句話說，復制一個64步鍋的E34號，F(xiàn)34，G34，H34的公式向下各自列排66。
7。找到圖內的電子表格。單點擊圖和“圖”字會出現在工具欄上方的菜單在屏幕的上方。如果一個單獨的圖表工具欄在屏幕上彈出，關閉它。點擊在屏幕上方的“圖表”字。從下拉菜單中點擊“數據源�！睍�出現一個單獨的窗口，突出顯示的單元格的數據范圍�，F(xiàn)在單擊并拖動指針向下H欄（VOUT）的電子表格，直到細胞概述。源數據中的“窗口，然后單擊確定�，F(xiàn)在該圖描繪了新的VOUT與自來水的位置數據。

給出的例子是相當通用的，在其范圍并沒有包括抽頭電阻，零點和滿度誤差，終端到端到端電阻容差，溫度系數等參數，但一些工作可以修改電子表格包括這些規范。
