關于HOBO風速風向傳感器S-WCB-M003/S-WCD-M003/S-WCE-M003的連接問題

當前位置:首頁 >> 儀器儀表技術文章

 關于HOBO 風速風向傳感器S-WCB-M003S-WCD-M003S-WCE-M003 的連接問題
智能風速風向傳感器S-WSET-A
問題:有些單位可接線錯誤,這會導致東部和西部的讀數得到扭轉。

解決方案:交換棕色和綠色導線連接的S-WCX適配器PCB。

所需材料:1-1/16-inch扳手,3/64-inch珠寶商的螺絲刀

第1步 - 訪問螺釘式PCB接線端子
擰松墊圈體風傳感器電纜出口的S-WCX適配器住房和電纜護套上的幻燈片墊圈。下一步,墊圈圓頂螺母松動黑色的模塊化插孔退出適配器外殼(不要擰墊圈身體本身從住房),然后輕輕一推,通過住房電纜,直到螺釘端子塊PCB上的訪問。

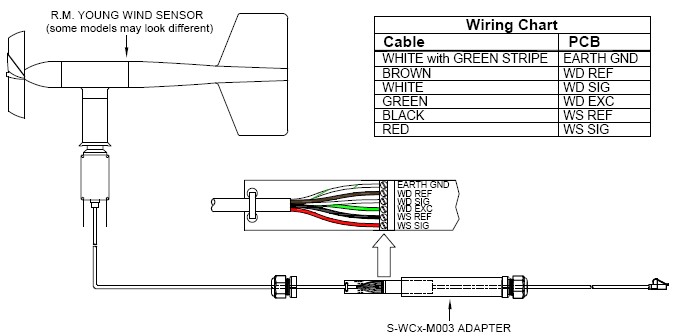

第2步 - 查看棕色和綠色線連接
棕色的線應該連接到WD REF端和綠線應連接到WD EXC終端。如果沒有,繼續執行步驟3。如果PCB接線正確,繼續執行步驟5。

第3步 - 斷開布朗和綠線
擰開樓盤的WD和WD EXC端子斷開棕色和綠色導線。

第4步 - 重新棕色和綠色線
連接WD REF端的棕絲和綠線的WD EXC終端。充分肯定電線固定在碼頭。

第5步 - 重新組裝適配器
輕輕一拉PCB回適配器住房。風傳感器電纜金屬扣眼向下滑動,然后用扳手住房的墊圈完全擰緊。下一步,用手擰緊到身體的圓頂螺母,然后用扳手擰緊一個額外的半回合。圓頂螺母必須緊貼,但不宜過度收緊。最后,以類似的方式,重新擰緊松動對住房的另一端的圓頂螺母。
