電氣設備現場試驗及特性評價管理系統應用研究
通過各種試驗,對運行設備和新投設備進行診斷,以確保電網安全、穩定、經濟運行。利用計算機技術輔助實現電力試驗及特性評價,將有效的提高電力檢修的工作效率和可靠性及試驗數據的準確性,方便領導查詢及工作督導。
USB接口;狀態檢修;例行試驗;診斷性試驗;基準周期;初值
一、 概述
(一) 電力試驗診斷現狀
項目研究的目的主要是規范工作人員工作行為,減少無效勞動、減少重復勞動,提高工作效率、提高工作質量,以及滿足設備運行可靠率要求,實現班組、車間工作流程化以及作業流程再造,切實減輕生產班組工作負擔。為管理者提供有效手段對運檢工作進行監督、指導和考核,實現運檢工作的規范化、標準化、信息化管理。
二、項目研究必要性及市場需求分析
(一)、項目研究的必要性
電力設備試驗在電力系統中肩負著舉足輕重的作用,它有力的保障了電力系統安全、穩定、持續和經濟的運行。為電力系統和社會各行各業長期穩定的發展起到了護航的作用。研究此項目的必要性主要體現在以下幾個方面:
1、適應班組管理新標準的要求,切實減輕班組負擔
2、確保電氣設備現場檢測數據的準確性和檢修決策的及時性
3、滿足“狀態檢修”、生產管理系統工作流程的需要
三、相關領域國內外技術研究概況
電力系統的安全穩定運行是最重要的任務,而要保障系統的安全穩定運行,首先必須保證設備的狀態。因此,在設備完成初始安裝和調試、設備服役期間以及設備中存在缺陷時,按照各種規程規范的要求,對電力設備進行各種類型的試驗和檢測,以確保設備處于正常狀態,是電力設備管理、維護的重要內容。作為電力設備運行管理維護的最主要內容之一的現場試驗具有特殊性,其試驗內容多,現場操作復雜,流程多。電力試驗研究人員增長不足與生產任務急劇膨脹之間的矛盾突出較為突出,班組工作負擔較大。從試驗接線開始,到試驗操作、試驗數據的記錄、試驗報告的編制等——均為人工操作,自動化程度極低。
目前,國內部分試驗測試設備廠家已經開發電氣試驗車,但該試驗車費用昂貴,大范圍推廣較為困難,且試驗項目存在一定的局限性,該試驗車僅僅對試驗測試過程進行控制,不能對試驗結果進行現場實時評價。達不到及時發現、處理缺陷和“狀態檢修”評價、決策的目的。
四、項目計劃目標及主要研究內容
(一)主要目標
1)實現現場診斷:可采用移動設備(PDA或平板電腦),在現場及時對試驗數據進行診斷,對照試驗規程知識庫和設備初值、歷史數據直接進行設備狀況的判斷,以便及時發現故障、檢修設備。
2)試驗數據在現場進行錄入后,系統根據模板自動生成實驗報告
3)為班組減負:電力設備試驗往往在試驗后利用大量時間,甚至用比試驗時間更多的工作量去做報告,在診斷時也需要查大量資料。系統將在報告產生和診斷上利用信息化技術減少人工參與的程度。
4)將試驗數據直接導入生產信息系統
(二)研究內容與開發環境
目前,多數試驗設備具備與計算機互聯的USB接口或者本身具備小型存儲裝置,能實現試驗設備與計算機互聯。將現場測試結果直接導入現場試驗實時評價系統內。對于不存在該USB接口的設備可與設備廠家聯系,由試驗設備廠家增加該功能或經廠家同意單位自行對其接口技術的開發。
電氣設備現場試驗及特性評價管理系統軟件的開發和應用研究:根據《GB50150-2006 電氣裝置安裝工程 電氣設備交接試驗標準》、“川電科技2008(5)輸變電設備狀態檢修試驗規程”將輸變電設備按不同電壓等級,不同設備進行分類,實現現場試驗數據初評價;并建立不同變電站不同設備歷史試驗數據庫,將本次試驗測試結果與歷次試驗測試結果(或初值)進行橫向對比分析,進一步診斷輸變電設備健康運行狀況。如出現異常情況評價系統自動報警,對缺陷情況進行描述。從而幫助測試人員對試驗結果進行判斷,及時排除外界因素對試驗結果的影響。
試驗報告導出研究:電氣設備現場試驗及特性評價管理系統應該能實現試驗設備與評價系統互聯,并進行實時評價,評價結束后自動生產標準格式的試驗報告單。減少人工出具試驗報告流程,降低班組人員負擔。
局域網內互聯研究: 借助Internet、CDMA、ADSL等技術,試驗現場與局域網及省公司狀態檢修評價系統互聯,能實現上傳數據、數據下載、監控現場作業完成情況等功能。

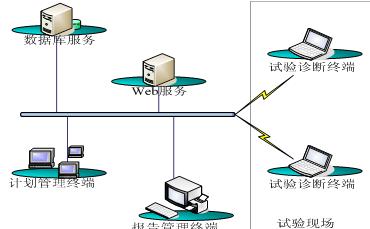

2.1系統網絡結構
ü 系統考慮試驗現場環境復雜,診斷終端系統一切圍繞適用、易用、簡單出發,盡量按照工控系統的思想進行設計,減少錄入,減少界面切換,通過界面就能完成現場試驗數據的錄入和診斷。
ü 通過設備數據的集中管理、試驗數據的一點錄入多處使用、試驗報告的自動生成,大量減少電力試驗周期和試驗后的整理時間。為班組減負,提高工作效率。
ü 通過將《試驗規程》內置系統、將試驗經驗轉換成信息識別代碼、模板配置等手段,實現試驗數據的智能判斷,歷史數據的縱向比對、試驗報告的自動生成。系統大量采用智能分析技術,讓系統大量替代人腦分析的過程。
ü 試驗診斷全部依靠真實的歷史數據、初值數據,同時系統內置《試驗規程》的大量診斷規則,避免和減少人工判斷造成的誤判,做到診斷及時、準確。
ü 現場試驗數據錄入后,試驗報告即可根據模板格式自動生成,不需要再進行錄入或調整。也可以通過接口向其他系統直接導入試驗報告。
2.2系統開發環境
系統基于B/S+C/S結構設計,采用WEB開發標準,開發環境為visual C++6.0 ,WEB訪問端采用ASP技術。對于實驗模板采用華表cell控件;數據儲存軟件采用sqlservrCE2.0開發.
2.3系統功能架構
根據電力檢修工作需要,系統主要由配置管理、資產信息、試驗計劃管理、試驗報告管理及移動診斷終端等模塊構成,對于某個模塊,對于不同權限的人員可以實現不同職責管理。
2.4系統主要功能
ü 編碼管理
對系統需要使用的簡單編碼進行編輯、管理,如:試驗專業:高壓試驗、化學試驗、其他試驗;試驗性質:巡檢、交接試驗、例行試驗、診斷試驗、預防性試驗;電壓等級:220V、380V、10KV、35KV、110KV、220KV、500KV
ü 診斷模板管理
報告模板管理:針對試驗類型和設備類型配置,報告模板采用類似Excel方式的表格。在診斷模板中需要填寫報告模板中的數據坐標。試驗報告模板既是報告顯示格式,也是數據錄入格式。
數據模板配置:數據模板是試驗數據記錄、顯示及報告格式的配置基礎。也是試驗數據診斷的基礎。數據模板作為獨立的配置,不與試驗類型和設備類型正向綁定,而是對設備類型綁定特定的數據模板。
銘牌模板管理:針對具體設備類型進行配置,是銘牌數據錄入和報告數據中銘牌格式的基礎。
ü 試驗類型配置
試驗類型是指某一種確定的試驗,同一種試驗針對不同的設備試驗組數可能不同,試驗輸入?yún)?shù)可能不同。同一種試驗采用的試驗儀器是相同的。
試驗類型配置主要包括:試驗類型編碼、試驗類型名稱、試驗儀器名稱、試驗數據值序列。試驗數據值序列是某類試驗結果記錄的數值名稱。如直流電阻測試的試驗數據值序列包括A0/Ab、B0/BC、C0/CA、不平衡率。試驗數據值序列不只包括試驗結果,還包括輸入?yún)?shù)及計算值。試驗數據值序列是模板配置的基礎。
ü 設備類型編碼
設備類型是系統進行基準周期設置、試驗模板配置等的基礎。
ü 基準周期配置
基準周期針對主設備類型和試驗類型進行配置,基準周期針對巡檢項目和理性試驗項目配置。
ü 資產信息管理子系統
資產信息管理是為試驗做基礎數據準備。包括設備地點、型號等資料的維護。
ü 銘牌信息
記錄每個設備的銘牌信息。銘牌信息主要用于試驗報告。
ü 歷史試驗數據維護
錄入歷史的試驗數據,目的是存檔和進行診斷,如果沒有詳細歷史數據錄入,但必須確定的是上次巡檢、例行試驗、診斷試驗時間。以便制定計劃用。
ü 資產數據接口
資產數據從生產系統中導出,以免重新建立檔案。
ü 試驗計劃管理子系統
主要包括:巡檢計劃制定、診斷試驗計劃制定、交接試驗計劃制定、試驗周期調整。
ü 試驗報告管理子系統
主要包括:報告生成、試驗報告查詢、試驗數據分析
ü 移動診斷子系統
主要包括:下載試驗計劃、試驗計劃瀏覽、計劃上傳、銘牌數據抄錄、試驗數據錄入、試驗現場診斷、設備檔案查詢
五、結論及建議
由于電網電氣設備數量的日趨增多,變電設備修試工作量不斷增大,生產技術人員數量不足,班組管理內容繁多,生產班組人員超時、超負荷勞動的問題長期存在。按照傳統的工作模式進行檢修和管理工作,使檢修工作往往出現生成實驗報告時間過長,處理設備故障不及時,工作效率和質量不高,不能及時發現分析運行設備的缺陷,給電網設備安全運行造成隱患,電氣設備現場試驗及特性評價管理系統能實現將試驗數據直接上傳計算機,試驗結果易于保存,便于查找,實現作業現場無紙化。同時能快速地對電氣設備健康狀況進行診斷,及時發現設備缺陷,判斷分析異常原因,及時處理,避免沒必要的重復停電。應用該系統進行日常電力檢修工作和管理,方便、快捷、直觀,更經濟可行。
