數據記錄器在LEED(評價綠色建筑的工具)節能減排方面的應用
使用數據記錄器,以達到LEED®現有建筑認證積分綠色建筑在美國已經不再是一個小的利基產業國。能源工程師,能源審計師,建筑專員,項目經理,建筑師和設計師都承認,能量依賴資源建設和運營的有效途徑不不僅使原材料和能源的使用更好和更負責任,他們通常保存在長遠的錢。盡管有很多新建設的重點是,可以做很多事情現有建筑物,以提高效率和降低運營成本。美國綠色建筑委員會的LEED現有建筑物開發,運營和維護認證計劃專門讓這些建筑物,以達到識別通過建設性能改進的文件。風速計| 照度計| 噪音計| 輻照計| 聲級計| 溫濕度計| 紅外線測溫儀| 溫濕度儀| 紅外線溫度計| 露點儀| 亮度計| 溫度記錄儀
LEED(Leadership in Energy and Environmental Design)是一個評價綠色建筑的工具。宗旨是:在設計中有效地減少環境和住戶的負面影響。目的是:規范一個完整、準確的綠色建筑概念,防止建筑的濫綠色化。LEED由美國綠色建筑協會建立并于2003年開始推行,在美國部分州和一些國家已被列為法定強制標準。
由于數據采集和文件這是一個基石認證,重要的是要了解的數據記錄工具可用于此類應用。選擇最佳的數據記錄器將收集數據,并提供建設文件性能方便又實惠。
這類應用的理想工具,是電池供電的數據記錄器。這些設備可以監測,記錄,文件設備性能和環境條件下肉眼個月,在時間,他們是具有成本效益和簡單易用。本指南將提供有關如何可以使數據記錄器的信息滿足許多LEED的現有建筑物的O&M學分簡單。無論你是剛剛起步,與認證過程通過執行現有建筑物的性能進行評估,或陷入記錄的性能改進美國綠色建筑委員會提交的,電池供電數據記錄器的工作是正確的工具,F(xiàn)有建筑物L(fēng)EED認證美國綠色建筑委員會的LEED評級系統地址屬于大類,如可持續網站下的標準,用水效率,能源與大氣,材料與資源,室內環境質量。有大多數LEED評級系統欄目列表前的先決條件都必須滿足任何級別的認證。在每個類別中學分描述如何點可能贏得了一個給定的項目。項目所賺取的點數確定該項目的LEED認證的水平。學分標準格式:信貸的標題是其次其意圖,對信貸的需求和潛在的戰略滿足,信貸和技術。溫度數據記錄器 |土壤濕度傳感器 |氣象站專用記錄器 |溫濕度數據記錄儀 |溫度/光度數據記錄器 |環境記錄儀 |狀態記錄儀 |HOBO應用軟件 |電導率測量記錄儀 |深度數據記錄器 |溫度/帶警報(防水)記錄器
能源與大氣信用2.1:現有建筑物的調試調查與分析2分意圖通過一個系統化的過程,發展的理解建設的主要能源使用系統的運作,優化能源性能選項和計劃,以實現節約能源。要求進行下列之一:選項
A.調試過程
•制定retrocommissioning,重新調試或正在進行建設的主要調試計劃能源利用系統。
•進行調查和分析階段。
•文件在建筑物的能源使用的崩潰。
•列出的操作問題,影響居住者的舒適度和能源的使用和發展?jié)摿Φ臉I(yè)務變化這將解決這些問題。
•列出所確定的資本將提供的改進符合成本效益的能源節約和文件的costbenefit相互關聯的分析。
選項
B.ASHRAE二級能源審計
•進行能源審核,符合要求ASHRAE,二級,能源的調查與分析。
•文件在建筑物的能源使用的崩潰。
•執行的所有實際的節約和成本分析滿足業主的約束和經濟的措施標準,以及任何對業務的影響進行討論和維護程序。
•列出所確定的資本將提供的改進符合成本效益的能源節約和文件的costbenefit相互關聯的分析。潛在的技術與策略基于建設的工作計劃和系統的敘述,確認所有建筑系統和設備的功能根據設備的時間表。進行測試和分析,以確保建設系統設備正常運行。尋找機會無或低成本的資本改善,以提高建筑性能。
收入可能涉及信貸監測和評估多一個系統在建筑物內。例如,解決以下信貸可能涉及的暖通空調系統的能源利用監測,生產或辦公設備,照明和其他系統。在這個例子中的能源和大氣學分系列涵蓋了很多領域,在多個系統中,必須進行監測時間以賺取積分。根據方案B,數據收集和文件在許多方面是必不可少的不只是這個信貸,但許多認證程序。我們面臨的挑戰,因此,是要找到一個簡單,低成本的方式來收集必要的數據,并記錄它分析和提交。
數據記錄儀是非常適合建設監測和記錄性能。他們是小,成本低,堅固耐用的設備,可以采取無人值守的24小時內的多種參數測量一次一個個月的一天。他們收集的數據是時間戳記,可以很容易地下載到個人電腦進行分析,格式和演示。包括電池供電的數據記錄器記錄器和一個或多個傳感器。記錄儀是通常比一副撲克牌還小,并能容易附著在墻壁或暫停從設備。傳感器或傳感器是建成將記錄器記錄的單位,或插頭通過一根電纜。能夠準確地測量和文件系統的性能在現有建筑物是一個重要方面現有的LEED建筑物的認證過程。手在手,是需要連續記錄的基線數據,以了解如何,例如,鍋爐/太陽能熱水系統正在執行在一段時間內為了使能源的改進。
應用實例以下是兩個例子說明如何使用電池供電系統監測應用中的數據記錄器的LEED貢獻學分。

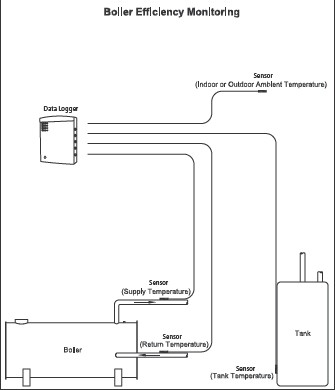

鍋爐效率監測不適當?shù)呐渲没虼笮″仩t浪費燃料和惡疾過于頻繁的過度磨損和撕裂組件啟動和停止。監測鍋爐性能的最佳時間是在一個非常在半夜的寒冷時期。雖然這是非常有用的監察活動,更長的時間和LEED的文件它要求作為文件的一部分,如某些學分EAc2.1-既有建筑調試:調查與分析選項BASHRAE等級二,能源審計和EAc3.2,3.3。圖1:數據記錄器的位置及實例鍋爐監控的溫度傳感器。一個數據記錄器的使用在鍋爐性能評估(見圖1)是監控整個系統的溫度:鍋爐給水溫度,在炎熱的回報,溫度水箱,和環境溫度。雇用數據記錄儀這些監測應用,使所有的數據是時間戳記和記錄,并與能源和相關數據,然后可以整個單位的油耗。室內環境質量(IEQ)監測室內環境質量監測和優化被證明在工作場所,以促進更高的生產率,產量;病假更少,只是讓駕乘更舒適。優化的熱舒適,空氣質量和照明特性還可以節省資金和能源。美國綠色建筑委員會提出對室內環境的一個高度優先事項,在其所有的認證方案。
數據記錄儀

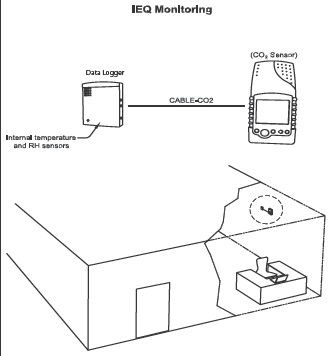

圖2:數據記錄器和CO2傳感器為例室內環境質量監測的安置。在圖2中,一個記錄器的數據用于監測溫度,相對在辦公空間,濕度和二氧化碳的水平。將建成一個傳感器記錄儀記錄溫度和相對濕度,和一個附加傳感器監視二氧化碳水平;都容易附著在墻壁上。所有三個參數進行監測和記錄了一整天,每一天,時間標記的數據可以很容易地下載文件和分析。這種裝置具有成本效益的,允許進行部署在許多建設地點在同一時間。這些數據可以用來改善乘員的舒適性,同時也區分實際問題,從隨機的毫無根據的投訴。在您選擇最好的一個給定的LEED數據記錄儀文檔的挑戰,這里有幾點考慮:
測量參數電池供電的數據記錄器可監視范圍廣泛的室內和室外參數,取決于制造商。選項可以包括以下,單獨或組合:溫度,相對濕度,光照強度,二氧化碳,直流電壓,交流電壓,千瓦,千瓦時,壓力差,事件,燈開/關,電機開/關,雨量充沛,風速度和一氧化碳。
考慮你將需要許多記錄器。你將監測電機四個屋頂空調機組運行時,在同一時間,或?qū)⒛O(jiān)視每個單獨作為單獨的項目?你需要在四年一次或八個電路測量用電量?還考慮布線的要求;制造商通常提供了一個各種各樣的傳感器連接到記錄器的電纜長度。
數據卸載
對于大多數的建筑應用,數據下載通常是現場。在最簡單的系統,實現數據下載連接一臺筆記本電腦,配備相應的軟件在電纜的記錄。該軟件會自動識別記錄和下載在不到一分鐘的數據。另外,數據可以下載到穿梭型設備。這些小型的掌上電腦單位可以從多個記錄的數據,并重新啟動它們沒有采取走出辦公室,一臺筆記本電腦的用戶。
軟件和文檔
所有數據記錄器,用于安裝和配置軟件,但一些制造商的需求比其他人從他們的用戶。用戶友好的記錄器,可以設置有人推出沒有電線或編程培訓。用戶只需連接到PC和隨行記錄軟件記錄自動識別設備,并詢問了一系列的配置問題。用戶只需選擇一個采樣間隔和選擇直接或指定的未來發射時間。有沒有電線或編程參與。
使用記錄器的軟件。
應用程序一般Windows的基礎,但也使一些廠家Macintosh版本。該軟件應該使您能夠快速輕松地執行任務,如設置配置參數,指定發射時間,和卸載點和點擊數據簡單。檢查軟件的圖形和包括分析能力,您是否可以結合圖表來比較項目之間的數據,如果你能在一個單一的圖形查看所有網站的數據清楚。根據數據的范圍和類型,制造商也可能有特殊的應用程序特定的軟件。由于數據經常需要被傳遞到其他軟件程序如電子表格或建模方案,確保允許您快速,輕松地與出口數據記錄軟件點擊鼠標。也可以肯定,你可以打印圖形和表格LEED的文件的目的。
耐久性
雖然舒適地坐在辦公室的走廊,其他一些數據記錄器艱苦的環境。從冬天天臺到地下二層鍋爐房,數據記錄器往往需要下工作苛刻的條件。確保記錄器的外殼設計,可承受條件將受到。例如,在辦公室走廊1硬塑料外殼應該足夠了。另一方面,如果一個記錄儀將部署外,選擇一個具有防水外殼。
合理成本
今天的電池供電的數據記錄裝置是非常合理的價格,并能成為一個真正的價值,如果你打算使用它們,并且再次在多個應用程序。然而,重要的是,仔細一看在總擁有成本時,貨比三家。記錄器需要定期校準由生產商,如果是這樣,如何需要多少錢隨著時間的推移?軟件的成本是多少?問這些問題將幫助您了解真實成本擁有較長期的數據記錄儀。
注:廣州市駿凱電子科技有限公司是美國ONSET公司HOBO記錄儀大中華區代理商!
結論
現有的目標,美國綠色建筑委員會的LEED建筑物:操作維修評級方案是承認努力最大限度地提高現有建筑物的性能效率。滿足必要的學分,獲得認證意味著廣泛的建設上能夠收集和記錄數據系統,電池供電的數據記錄器是使用的理想工具這樣的應用程序。
