解剖HOBO氣象站主記錄儀U30內部組件
本主題介紹HOBO U30氣象站
記錄儀的內部組成部分。有些組件只適用于特定的模型,如上。
圖表

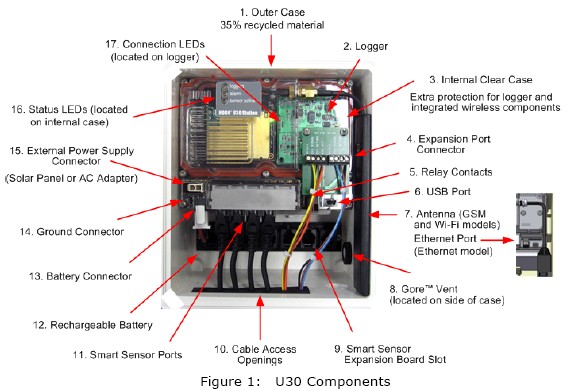

圖1:U30內部組件
詳細搭建
HOBO自動氣象站案例
http://www.www1122kncomx.cn/arnews.asp?id=897 組件說明
1。外殼 - 保護U30站。
2。記錄器 - U30站。
3。模擬傳感器端口 - 此端口是可選的模擬傳感器端口在出廠時安裝的。
4。繼電器觸點繼電器,可激活,停用,或用戶定義的傳感器報警脈沖?梢耘渲脼槌i_或常閉繼電器,額定為30 V時,最大1安培。
5。 USB端口 - USB電纜直接連接到一臺計算機的插頭。
6。 GSM或Wi-Fi天線連接(GSM或Wi-Fi型號上安裝的天線)。以太網連接(以太網模型只)。
7。發泄的Vnet-這使得機箱內部的平衡壓力,但劑量不會允許液體通過。
注:內部壓力的情況下劑量不完全與外界空氣壓力,所以在這種情況下,部署在氣壓
傳感器無法衡量真正的大氣壓力,除非它有其自己無限制地向外面走去。
8。智能
傳感器擴展槽 - 可選的智能
傳感器擴展板安裝在這里。
9。有線接入口 - 所有的電纜和電線都被拉通過保護性的橡膠電纜通道放置在此開幕。如果使用出廠時安裝的可選擴展板FO額外的智能傳感器,您將需要使用第二條電纜接入開幕。
10。智能傳感器端口最多可連接5個在這些RJ-12接口的智能傳感器。使用一個插孔連接可選的擴展板,為更多的智能傳感器。
11。電池 - 4伏密封鉛酸(SLA)電池位于里面的情況。
12。電池連接器 - 4伏密封鉛蓄電池的插頭。
13。接地連接器 - 插頭接地線接地系統。
14。外部
電源供應器 - 在兼容的太陽能電池板或AC適配器這里的插頭。
重要的是:始終連接或斷開外接電源之前電池。如果電池被拔掉外接電源斷開之前,可能會損壞。
15。內部附件提供一個HOBO U30氣象站外殼。你永遠不應該打開這種情況。這樣做將導致保修失效。
16。狀態LED
有3個發光二極管(LED)狀態指示燈。
記錄表明系統是否正在記錄
如果已經報警跳閘報警指示。
傳感器主動表示,智能
傳感器網絡通信發生。
如需更多關于LED的詳細信息,請參閱診斷和故障排除。
17。連接指示燈(僅限于遠程通信模型)
頂閃爍HOBO U30氣象站時試圖聯系網絡(蜂窩塔和Wi-Fi或以太網,取決于型號)。
當U30連接到HOBOlink底閃爍
