關于熱繼電器的一些知識

當前位置:首頁 >> 儀器儀表技術文章

關于熱繼電器的一些知識
熱繼電器是采用雙金屬熱元件,動作機構,常閉觸頭和常開觸頭,復位按鈕及整定電流調節旋鈕等構成。根據雙金屬熱元件的數目可分為兩極和三極型熱器,而三極型又分帶斷相保護和不帶斷相保護兩種。二極型是將兩只雙金屬熱元件串聯在電動機主電路的任意兩相中,而三極型是將三只雙金屬熱元件分別串聯在三相主電路中,把常閉觸頭串聯在交流接觸器的控制電路中起到過載保護作用,復位方式有手動復位和自動復位兩種,可根據需要調節,出廠出廠時均調整為自動方式,如欲手動復位,可將熱繼電器側面孔內螺釘退出三四轉即可。 電容表| 電力分析儀| 諧波分析儀| 發生器| 多用表| 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量?jī)x| 光度計| 電壓計| 電流計|
熱繼電器一般由雙金屬片組成過流元件,電流過大時,雙金屬片發熱,從而使其變形、位移,頂開保護觸點,接觸器控制回路斷開,從而使主電路斷電,過后溫度降低,雙金屬片冷卻,恢復電路的接通,但主電路的自?刂苹芈芬褦嚅_(kāi),需從新按開始按鈕才能重新工作。
  熱繼電器可應用于電動機或其他電氣設備、電氣線路的過載保護的保護電器。

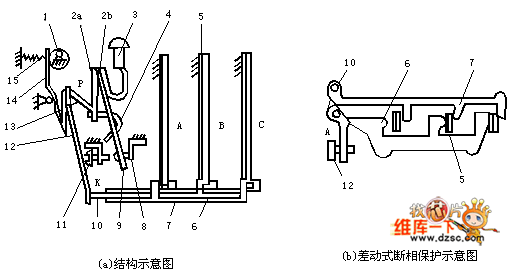

圖 熱繼電器結構示意圖
  上圖中:1——電流調節凸輪,2——片簧(2a,2b),3——手動復位按鈕,4——弓簧片,5——主金屬片,6——外導板,7——內導板,8——常閉靜觸點,9——?jiǎng)佑|點,10——杠桿,11——常開靜觸點(復位調節螺釘),12——補償雙金屬片,13——推桿,14——連桿,15——壓簧
