三相整流電路的工作原理

先看時間段1：此時間段A相電位最高，B相電位最低，因此跨接在A相B相間的二極管D1、D4導電。電流從A相流出，經D1，負載電阻，D4，回到B相，見圖14-1-3中紅色箭頭指示的路徑。此段時間內其他四個二極管均承受反向電壓而截止，因D4導通，B相電壓最低，且加到D2、D6的陽極，故D2、D6截止；，因D1導通，A相電壓最高，且加到D3、D5的陰極，故D3、D5截止。其余各段情況如下：流量計 | 手鉗 | 剝線鉗 | 鉗子 | 轉速計 | 熱流計 | 光度計 | 鉤表 | 相序表 | 溫濕度計 | 水分測定儀 | 試驗機 | 轉換器 | 毒性氣體 | 電工鉗 | 煙氣分析儀 | 折射計 | 電子稱

時間段2：此時間段A相電位最高，C相電位最低，因此跨接在A相C相間的二極管D1、D6導電。

時間段3：此時間段B相電位最高，C相電位最低，因此跨接在A相C相間的二極管D3、D6導電。

時間段4：此時間段B相電位最高，A相電位最低，因此跨接在B相A相間的二極管D3、D2導電。

時間段5：此時間段C相電位最高，A相電位最低，因此跨接在C相A相間的二極管D5、D2導電。

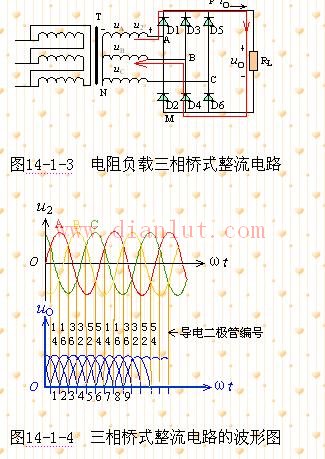

    三相橋式電阻負載整流電路的輸出電壓波形見圖14-1-4

時間段6：此時間段C相電位最高，B相電位最低，因此跨接在C相B相間的二極管D5、D5導電。

時間段7：此時間段又變成A相電位最高，B相電位最低，因此跨接在A相B相間的二極管D1、D4導電。電路狀態不斷重復。
