電子式電流電壓互感器原理和主要技術名詞和技術規范

電子式電流互感器采用羅哥夫斯基(Rogowski)線圈和輕載線圈的基本原理。

    　　Rogowski線圈? 由于采用非磁性的骨架，不存在磁飽和現象。原理圖如圖1所示。一次電流通過Rogowski線圈得到了與一次電流I1的時間微分成比例的二次電壓E，將該二次電壓E進行積分處理，獲得與一次電流成比例的電壓信號，通過微處理器將該信號進行處理、變換、分析，即可將一次電流信息變成小電壓模擬量和數字量輸出。硬度計| 探傷儀| 電子稱| 熱像儀| 頻閃儀| 測高儀| 測距儀| 金屬探測器| 試驗機| 扭力計| 流速儀| 粗糙度儀| 流量計| 平衡儀|

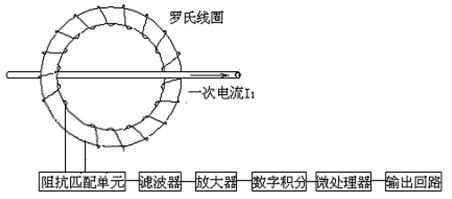

    　　圖1電子式電流互感器Rogowski線圈原理圖

    　　輕載線圈? 它代表著經典感應電流互感器的發展方向，其基本原理如圖2所示。

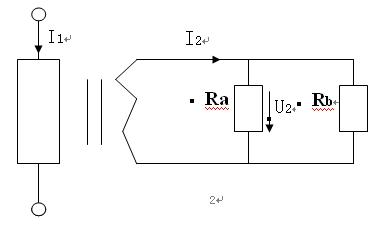

    　　圖2? 輕載型電子式電流互感器原理圖

    　　它由一次繞組、小鐵芯和損耗最小化的二次繞組組成。二次繞組上連接著分流電阻Ra，二次電流I2在分流電阻Ra兩端的電壓降U2與一次電流I1成比例，電子式電流互感器比傳統的電磁式電流互感器擁有更大的電流測量范圍。

    　　電子式電壓互感器采用電阻分壓原理，其原理如圖3所示�；ジ衅饔筛邏罕垭娮琛⒌蛪罕垭娮�、屏蔽電極、過電壓保護裝置組成。通過分壓器將一次電壓轉換成與一次電壓和相位成比例的小電壓信號。采用屏蔽電極的方法改善電場分布狀況和雜散電容的影響，在二次輸出端并聯一個過電壓保護裝置，防止在二次輸出端開路時將二次側電壓提高。也可采用電容(阻容)分壓的原理制作電子式電壓互感器。

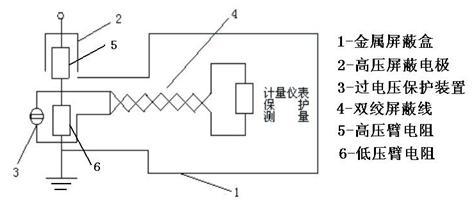

    　　圖3 電子式電壓互感器原理圖
主要技術名詞和技術規范
          1、額定電流比：額定電流比指一次額定電流與二次額定電流之比。
    　　2、準確度等級：由于電流互感器存在一定的誤差，因此根據電流互感器允許誤差劃分互感器的準確度等級。
    　　3、額定容量：額定二次電流通過額定二次負載時所消耗的視在功率。
    　　4、額定電壓：電流互感器的額定電壓，是指一次線圈長期對地所能承受的最大電壓(有效值)。
    　　5、極性標志：
    　　① 一次線圈出線端首端標為L1，末端為L2。當多量限一次線圈帶有抽頭時，首端標為L1，末端為L2，L3……等。
    　�、� 二次線圈出線端標志,首端為K，末端為。當二次線圈帶有中間抽頭時，首端標為，自第一個抽頭起依次為K2，K3......等。
    　　③ 對于具有多個二次線圈的電流互感器。應分別在各個二次線圈的出線端標志“K”前加注數字。
