電機調速技術的歷史與現狀分析

20 世紀的大多數時期為直流傳動調速和交流傳動恒速階段，直至20 世紀末，交直流傳動按調速分工的格式才被打破，主要原因是直流電機換向器受容量限制(極限容量與轉速乘積應小于106 kW/ r·min - 1) ，為此，世界先進國家投進了大量的人力和財力往研究高效節能的交流調速系統，并取得了極大成功。
由交流異步電動機原理可知：從定子傳進轉子的電磁功率Pe = Pm + Ps ，即為機械功率和轉差功率。根據轉差功率消耗情況，目前異步電動機調速系統的基本類型可分為3 類。 電阻計 | 傳感器 | 氣體分析儀 | 光功率計 | 毒性氣體 | 無紙記錄儀 | 濁度計 | 溫度探頭 | 電源供應器 | 鯉魚鉗 | 一氧化碳檢測器 | 測速儀 | 溶氧計 | 真空表 | 扁嘴鉗 | 剪線鉗 | 電容表
1.1 　轉差功率消耗型調速系統
該調速系統主要通過降低電壓調速、電磁轉差離合器調速和轉子繞阻串電阻調速。主要通過增加轉差功率的消耗來換取轉速的降低， 因而效率較低。
1.2 　轉差功率回饋型調速系統
該調速方法使轉差功率的一部分消耗掉，而大部分則通過變流裝置回饋給電網或轉為機械能。主要采用轉子繞阻串級調速，但新增變流裝置后會消耗一定的功率。
1.3 　轉差功率不變型調速系統
該調速系統的轉差功率消耗基本保持不變，如改變磁極對數進行調速等. 由于轉差功率消耗基本不變，因此，效率最高. 但改變磁極對數只能進行有級調速，而應用場合有限。最理想的交流調速應采用無級變頻調速。保持每極磁通量為額定值，既可防止磁通太弱，沒有充分利用鐵心造成的浪費，又可防止過分增大磁通使鐵心飽和、導致勵磁電流過大而損壞電機的現象，根據電機學理論

要保持Φm 不變，且E 接近電動機電源電壓，可近似要求V/ f = 常數，這就能滿足Φm 不變。我們將此稱為恒壓頻比控制，也稱變壓變頻控制，即VVVF 型(Variable Voltage Variable Frequency) 。

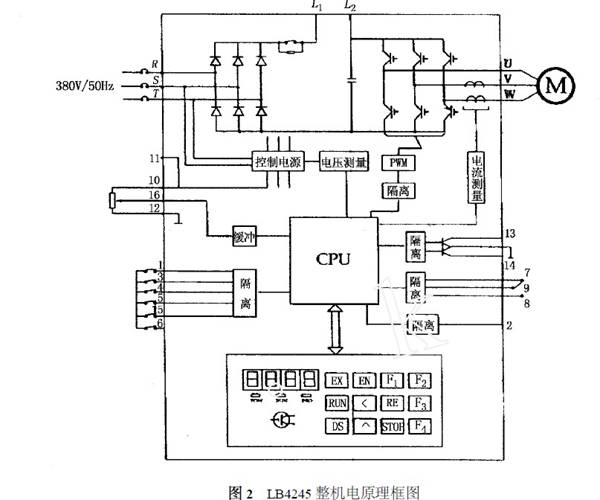

由于傳統的逆變環節采用相控方式，調壓、調頻兩極可控，造成電路復雜、本錢高、功率因數低、輸出諧波分量大；采用SPWM 后，用不控整流，輸進端功率因數不變，調壓、調頻在同一環節完成，可以較好地抑制和減少輸出諧波，使輸出波形接近正弦波，這是當前變頻裝置中較為理想的結構形式，見圖2。馬鞍山電廠變頻改造采用了這種結構方式。

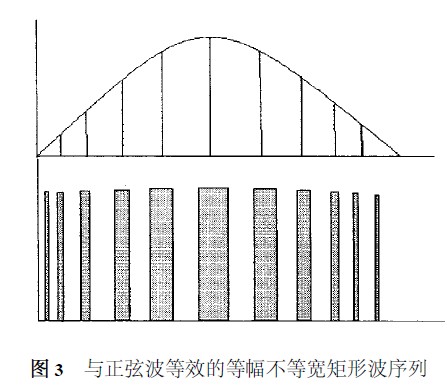

SPWM是根據能量等效原理在慣性環節中不同外形的窄脈沖能量作用近似相同，將正弦波用若干等幅不等寬的窄方波等效，見圖3。
設正弦波電壓U1 = UMsinωt，直流矩形波電壓U = Us/ 2。將正弦波半個波作n等分，則每等分為π/ n ，則對應第i 個直流矩形波窄脈沖寬度為δi ，根據面積相等的等效原則

當n 較大時

于是

可見，隨著正弦波幅值的變化，矩形波寬度也會發生相應變化。根據數學分析可知，期看的正弦波分段越多，脈沖寬度越窄，等效性越好。依據上述原理，可以用計算方法求得SPWM 脈沖波形的寬度，而且采用數字控制是很輕易實現的。馬鞍山電廠使用的LB 系列變壓變頻器，控制元件采用的就是Intel 公司的16 位微處理器芯片N87C196mc ，在軟件控制下可直接產生高質量的SPWM脈沖序列。功放元件采用的是盡緣柵雙極晶體管IGBT，其開關頻率可達20 kHz ，按基頻50Hz 計算，每個周波可分段40 次，從而滿足了波形要求。
