四、試驗方法與步驟

4.1試驗前應檢查被試車輛的盡緣斗、盡緣臂等被試部位，確認是否存在外傷，并具體記錄；

4.2試驗步驟

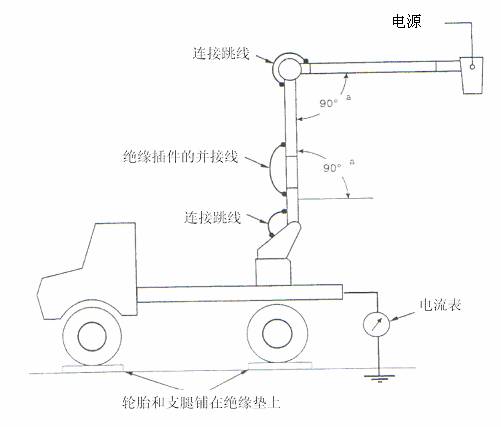

4.2.1帶電作業車上臂試驗：試驗接線示意圖見圖1

圖1上臂試驗接線示意圖

試驗要求：

a).斗臂車試品按圖1布置（伸縮臂的盡緣部分應按照情形伸展開）；

b).在整個試驗期間，下臂的插進部分或底盤的盡緣系統應并接，扶手也應并接；接地引下線的截面應為32mm²以上的寬銅帶。

c).在整個試驗期間，上臂末真?zhèn)�所有導電部分必須短接；

d).在整個試驗期間，通過盡緣臂部分的液壓管路必須布滿液壓油；

e).汽車底盤必須通過電流表接地，車輪和支腿（假如使用）應用盡緣材料墊起來；

f).電流表與汽車底盤和地之間用屏蔽電纜連接；

g).如表1所示，試驗電源一般應為交流。

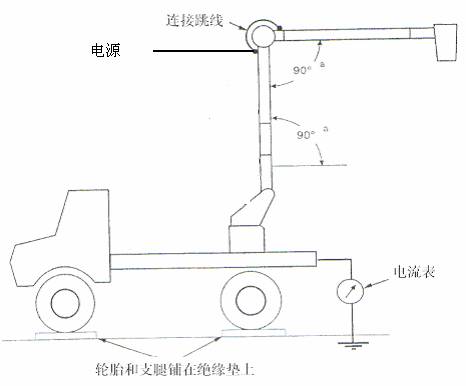

4.2.2帶電作業車下臂試驗：試驗接線示意圖見圖2

圖2下臂試驗接線示意圖

試驗要求：

a).斗臂車試品按圖2布置；

b).確認下臂插進部分或底盤盡緣系統已并接；

c).在整個試驗期間，通過盡緣臂部分的液壓管路必須布滿液壓油；

d).汽車底盤必須通過電流表接地，車輪和支腿（假如使用）應用盡緣材料墊起來；

e).電流表與汽車底盤和地之間用屏蔽電纜連接；

f).如表2所示，試驗電源一般應為交流。

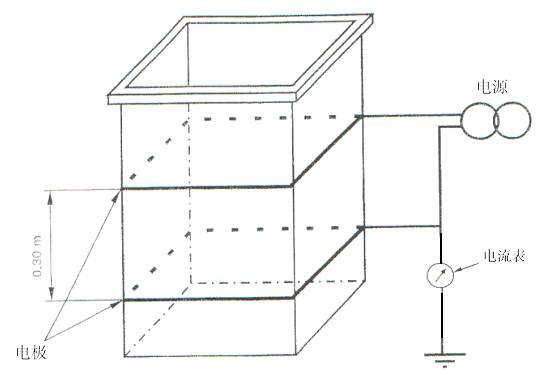

4.2.3帶電作業車外斗試驗：試驗接線示意圖見圖3

圖3外盡緣外斗試驗

試驗要求：

a).表面耐受試驗應該在外斗的外表面進行。

b).試驗中，兩個電極的布置間隔如圖3所示為0.3m

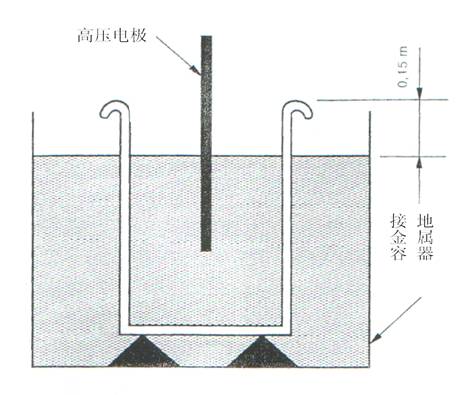

4.2.4帶電作業車內斗試驗：試驗接線示意圖見圖4

圖4盡緣內斗試驗

試驗要求：

a).試品在試驗前要保證清潔，干燥。

b).將盡緣內斗放進金屬容器中，容器和內斗必須布滿水，或?qū)щ娨后w（最大電阻率50）

c).液面距內斗上沿的間隔為15cm。

d).高壓電極懸掛在內斗中。
