頻譜分析儀的靈敏度

頻譜分析儀的靈敏度

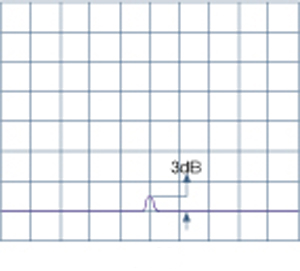

簡單地說，靈敏度就是最小可檢測信號，定義為在一定分辨帶寬下顯示的平均噪聲電平�！捌骄�”就是足夠窄的視頻帶寬VBW，去平均信號加噪聲或噪聲（見下圖）。若一信號的電平等于顯示的平均電平，它將以近似3dB突起顯示在平均噪聲電平之上。這一信號被認為是最小的可測量信號電平。

　　如果要使頻譜分析儀得到最好的靈敏度，有以下三個方法：
　�。�1）最窄的分辨率帶寬；
　�。�2）最小的輸入衰減；
　�。�3）視頻帶寬VBW應是分辨率帶寬的百分之一。
　　但是最好的靈敏度可能與其它測量設置有矛盾，如測量時間大增，0dB的衰減會增加輸入的駐波比，降低測量精度。 總之，頻譜儀的最佳工作狀態是由諸多因素、參數決定的，不能片面追求某一指標的完美，需統籌考慮，對本文所述的基本因素和所要作的測量類型進行分析，盡力趨向于完美的組合。如對小信號測量，要提高靈敏度，對失真測量要調節衰減，同時要會判斷頻譜分析儀的工作狀態等等。這在我們實際的工作中會遇到并要細心實踐。
