拉曼光譜儀的特殊附件

無論是液體、薄膜、粉末，無需特殊的制樣處理，均可在拉曼光譜儀上得到滿意的光譜圖，在樣品室，如使用高溫／高壓的樣品池、液氮冷卻的低溫樣品池，就可以在特殊的條件下，測得它們的拉曼譜圖。而對于一些不均勻的樣品，不便于直接取樣的樣品，就發展了顯微拉曼技術、光纖探針遙測技術，下面將重點介紹這些特殊的附件。
(1)拉曼顯微鏡

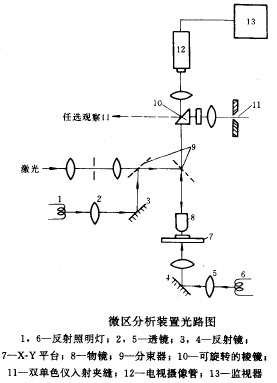

　　利用光學顯微鏡，將激光會聚到樣品的微小部位(直徑小至幾微米)，采用電視攝像管、監視器等裝置，可直接觀察到放大圖像，以便把激光點對準待測定的微小部位，經光束轉換裝置，即可將微區的拉曼散射信號聚焦到單色儀入射狹縫，得到該部位的拉曼光譜圖。儀器裝置的光路圖見下圖。

　　此顯微分析的最大特點是無損分析，在常溫常壓下同時得到樣品的放大圖象和拉曼譜圖，這是不同于電子顯微鏡(需高真空、需制樣且不能得到分子振動光譜)、x-衍射系統(不能提供微區結構信息的差異)的地方，顯微拉曼技術已廣泛應用于高聚物、生物活性組織、陶瓷等的分析中。
(2)光導纖維光路

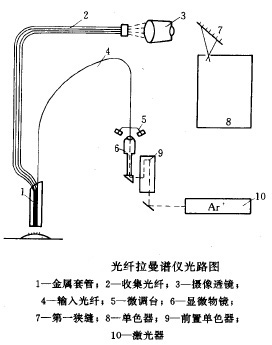

　　光導纖維探針引入拉曼光譜技術，必將會得到重大的發展。激光光源經過顯微鏡的聚焦，進入光導纖維，由樣品產生拉曼散射經光導纖維收集，再經分光得拉曼光譜，光路示意圖如下。

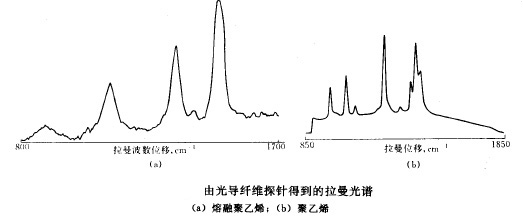

　　光導纖維光路特別適用于遙測技術，它使激光經光導纖維遠距離傳輸成為可能，同時，拉曼信號也可遠距離返回拉曼光譜儀，這大大拓寬了拉曼光譜技術的應用，對于化學反應的實時分析、環境監測以及電極表面的跟蹤將是有力的手段。特別是對于有毒、有放射性污染甚至于放射化工的遙控，提供了新的分析手段。此外，對于熔融鹽體系、高聚物的熔化以及體內生物過程的研究都是未來的實時分析新領域。下圖為熔化狀聚乙烯經光導纖維直接采集到的拉曼光譜圖。
